| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | FTTH |
الألياف إلى المنزل الهوائية خارجية قطرة كابل ((المساعدة الذاتية FTTH
الوصف

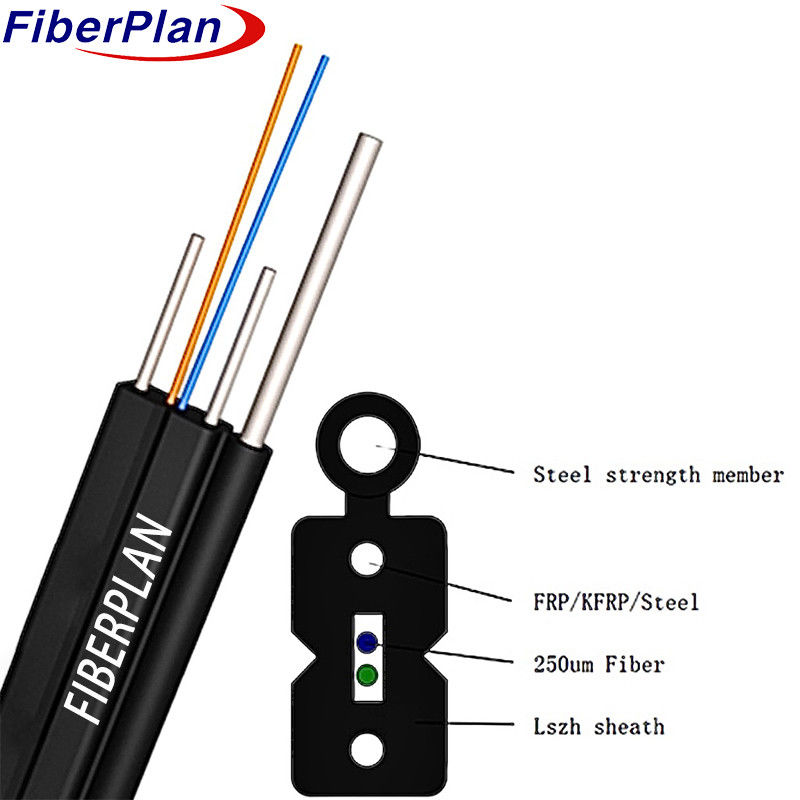

يتيح كابل FTTH الاتصالات المباشرة إلى المنازل دون قيود على عرض النطاق الترددي أو طول الموجة
نوع التكنولوجيا المهمة. وحدة الألياف الضوئية وضعت في وسط الكابل. قوة متوازية اثنين
يتم وضع الأعضاء على كلا الجانبين ، وتكميلها بسلك فولاذي من أجل قوة إضافية.
تم إتمامها بغطاء HDPE أسود ، مما يضمن المتانة والحماية للاتصال السلس في المنزل
المنشآت
التطبيق
تم تصميم الكابل لمستوى خارجية وتوزيع عمودي، مما يجعله مناسبة للاتصال
معدات الاتصالات. يدعم الاتصالات الشبكة على مسافة طويلة والمنطقة المحلية، مما يوفر تنوعا
وموثوقية لتطبيقات مختلفة.
الخصائص
تفاصيل بناء الكابلات
| عدد الألياف | 1 ~ 24 نواة | |||||||
| عضو قوة | المواد | أسلاك الفولاذ المغلفة / FRP / KFRP | ||||||
| قطرها | 2* ((0.5~0.8) ملم | |||||||
| دعم الذات سلك رسول | المواد | أسلاك الفولاذ المصنوعة من الصلب | ||||||
| قطرها | 1.0 ملم | |||||||
| الغطاء الخارجي | المواد | LSZH | ||||||
| قطرها | 1.8±0.2 ملم | |||||||
| حجم الكابل (الارتفاع * العرض) | 2.0 ((±0.1) ملم × 5.2 ((±0.2) ملم | |||||||
| سمك غطاء الكابل | أقصى 0.8 ملم/دقيقة 0.4 ملم | |||||||
| سمك غطاء الرسول | 0.5~0.7ملم | |||||||
| وزن الكابل | 1~2نواة | 18.2 كيلو | ||||||
| 4~6نواة | 18.5 كيلو | |||||||
| 8 ~ 24 قلب | 54.0 كجم | |||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| نطاق درجة الحرارة للتركيب ((°C) | -20+60 | ||||||
| درجة حرارة التشغيل والنقل ((°C) | -40+70 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 15D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 30D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 300 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 600 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 1000 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 2200 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
