| Place of Origin | China |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001, TUV |
| Model Number | GJYXCH |
فائق التكلفة فعالة عالية الجودة الألياف G652.D واحد النواة FTTH قطرة الكابل
مع الرسول
الوصف
تم تصميم كابل FTTH (ألياف إلى المنزل) للاتصالات المباشرة إلى المنازل ، وتقدم غير مقيدة
عرض النطاق الترددي، وأطوال الموجات، وتقنيات نقل متقدمة.
محاطة بجوهرها بأعضاء قوة متوازية لتحسين المتانة.
معززة بسلك فولاذي لتوفير حماية إضافية ضد القوى الخارجية.
غلاف HDPE الأسود (البولي إيثيلين عالي الكثافة) ، يعمل التجميع بأكمله كدرع ضد
العناصر البيئية، والرطوبة، والأضرار المادية.
اتصال عالي الأداء مصمم خصيصًا للتطبيقات السكنية.
التطبيق
كابل FTTH الموصوف هو متعدد الاستخدامات للغاية ومناسب بشكل جيد لمختلف سيناريوهات النشر:
1الاستخدام الخارجي والعمودي: تم تصميمه للاستخدام الخارجي والعمودي القوي ، ويضمن
الصلبة والقدرة على التكيف في بيئات مختلفة. وهذا يجعلها مثالية للتركيبات التي تتطلب
القدرة على الصمود ضد الظروف الجوية القاسية أو تحديات المسار الرأسي.
2التوافق مع معدات الاتصالات: تم تصميمها لدمج سلس مع مجموعة واسعة من
مجموعة واسعة من أجهزة الاتصالات والأنظمة، وهذا الكابل يسهل الاتصال الفعال
التشغيل السلس في شبكات الاتصالات. تعزز توافقها موثوقية الشبكة
و الأداء
3التنوع في الاتصالات الشبكة المحلية والبعيدة المدى: ما إذا كانت تدعم
الاتصالات عبر مسافات طويلة أو داخل شبكات المنطقة المحلية، هذا الكابل يتفوق في
كلتا السيناريوهات، فتنوعها يضمن تلبية احتياجات الاتصالات المتنوعة بفعالية،
مما يجعلها خيار عملي لمختلف التطبيقات.
السمات
كابل FTTH الموصوف هو متعدد الاستخدامات ومناسب بشكل جيد لمختلف سيناريوهات النشر:
1الاستخدام الخارجي والعمودي: تم تصميمه للاستخدام الخارجي القوي والتوزيع الرأسي،
مما يجعلها مناسبة للتركيبات
التي تتطلب مقاومة ظروف الطقس القاسية أو تحديات المسارات الرأسية.
2التوافق مع معدات الاتصالات: إن بناء الكابل يسمح
التكامل مع مجموعة من أجهزة وأنظمة الاتصالات.
الاتصال الفعال والتشغيل السلس في شبكات الاتصالات، وتعزيز التواصل العام
موثوقية الشبكة.
3التنوع في الاتصالات الشبكة المحلية والبعيدة المدى: قادرة على تسهيل
الاتصالات عبر مسافات طويلة أو داخل شبكات المنطقة المحلية، هذا الكابل مرنة
تكفي للتعامل مع كلا السيناريوهين بفعالية.
الاختيار للاحتياجات المختلفة للاتصال.

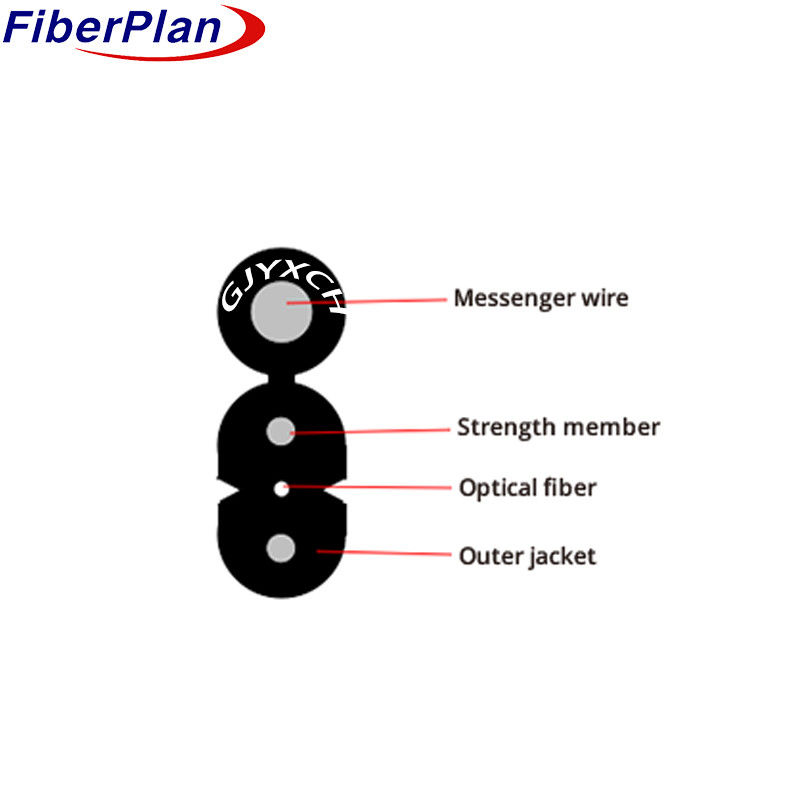

تفاصيل بناء الكابلات
| عدد الألياف | 1 ~ 4 نواة | |||||||
| عضو قوة | المواد | أسلاك الفولاذ المغلفة / FRP / KFRP | ||||||
| قطرها | 2* ((0.4~0.8) ملم | |||||||
| دعم الذات سلك رسول | المواد | أسلاك الفولاذ المصنوعة من الصلب | ||||||
| قطرها | 1.0 ملم | |||||||
| الغطاء الخارجي | المواد | LSZH | ||||||
| قطرها | 1.8±0.2 ملم | |||||||
| حجم الكابل (الارتفاع * العرض) | 2.0 ((±0.1) ملم × 5.0 ((±0.2) ملم | |||||||
| سمك غطاء الكابل | أقصى 0.8 ملم/دقيقة 0.4 ملم | |||||||
| سمك غطاء الرسول | 0.5~0.7ملم | |||||||
| وزن الكابل | 1 ~ 4 نواة | 18.2 كيلو | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| نطاق درجة الحرارة للتركيب ((°C) | -20+60 | ||||||
| درجة حرارة التشغيل والنقل ((°C) | -40+70 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 15D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 30D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 300 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 600 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 1000 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 2200 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | أمم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
