| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GDTS |

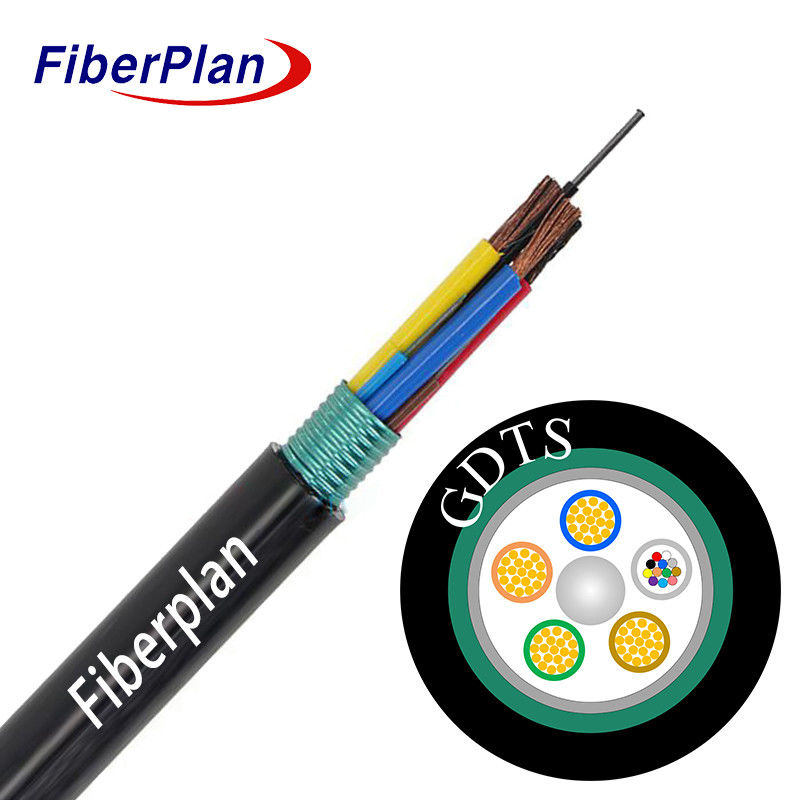

كابل ألياف ضوئية مركبة من الفولاذ
الوصف
كابل الألياف الضوئية الضوئية المركبة أو كابل الألياف الضوئية الهجينة يجمع بين الألياف والطاقة
نقل في وحدة واحدة. هذا التكامل يلغي الحاجة إلى الأسلاك الثانوية، وتقليل البناء
و تكاليف إنشاء الشبكة بشكل كبير.
الكابلات التي تتناول الوصول إلى النطاق العريض، وإمدادات الطاقة للمعدات، ونقل الكهرباء الشفاف
هذا التصميم يقدم تقارير فعالة ويتحمّل استخدام الكهرباء، ويحل تحديات الاتصال المتعددة.
وذلك بطريقة مبسطة.
التطبيق
1 مصممة للتوزيع في الهواء الطلق، وضمان الصمود والموثوقية في مختلف الظروف البيئية.
2 مناسبة بشكل جيد لأنظمة نقل الطاقة الجذعية ، وتحسين توصيل الطاقة عبر مسافات واسعة.
3 مصممة خصيصا لمشاريع مراقبة الأمن، وتقدم اتصال موثوقة ونقل البيانات حاسمة
لتطبيقات المراقبة.
السمات
1 يسهل الكابل المركب للكهرباء ونقل الإشارات مراقبة وصيانة مركزية
خاصة بالنسبة لقوة المعدات، وتحسين كفاءة التشغيل.
2 تهدف إلى تقليل التعقيدات والجهود في تنسيق وصيانة أنظمة إمدادات الطاقة، وتعزيز
الكفاءة العامة.
3 الحماية فوق البنفسجية المتفوقة التي توفرها غطاء PE تضمن مدى استمرارية الكابل في البيئات الخارجية ،
الحماية من الآثار الضارة للأشعة فوق البنفسجية.
تفاصيل الهيكل
| ألياف SM | G652D | ||||||
| نوع الألياف | G652D | خطأ التركيز | ≤ 1 مليون | ||||
| الـ MFD | 8.7 ¥9.7 أم | غير دائرية الغطاء | ≤ 2% | ||||
| قطر الغطاء | 125±2mm | لون الألياف | الطيف القياسي | ||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| كمية | 4 (24F) | الألياف المسبقة للأنابيب | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| أسلاك نحاسية | كمية | 0.6mm2*2 | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 9.2±0.2mm (24F) | سمك | 1.6±0.1ملم | ||||
| 10.8±0.2mm (72F) | |||||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| ضعف الألياف | 1310um | ≤0.36dB/km | |||||
| 1550م | ≤0.24dB/km | ||||||
