| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GDTS |

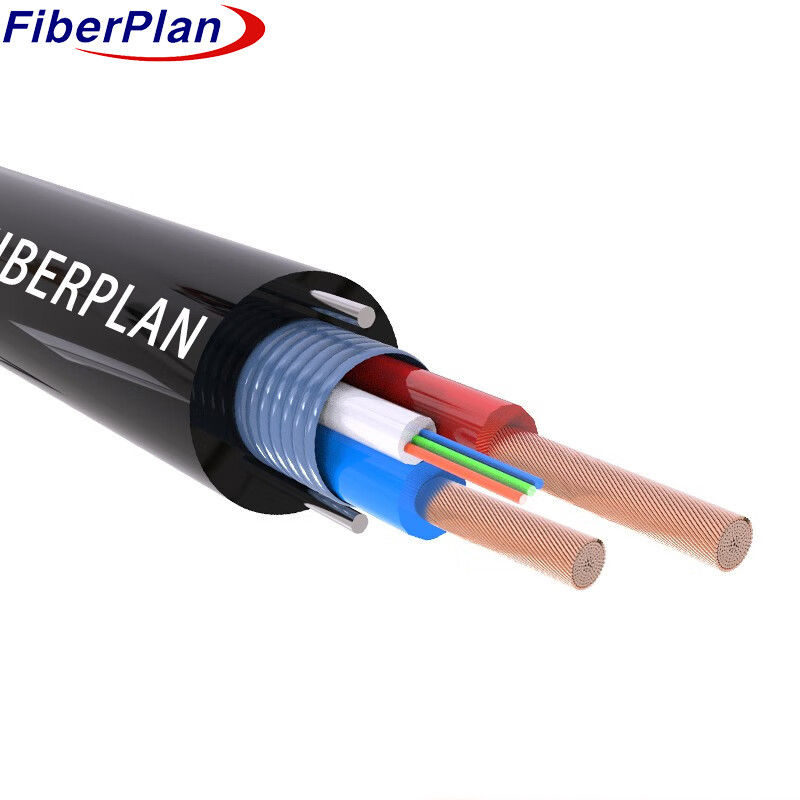

اتصالات عالية السرعة 4 ~ 12 كابل مركب أوبتو إلكتريك
الوصف
كابل الألياف الضوئية المركبة الضوئية، المعروف باسم كابل الألياف الضوئية الهجينة (GDVV) ، يجمع بين
كل من وظائف الألياف ونقل الطاقة في وحدة واحدة. هذا التكامل يلغي الحاجة إلى
التوصيلات الثانوية، والحد بشكل فعال من البناء، وبناء الشبكة، والرسوم ذات الصلة.
يضمن نقل البصري مع كابل النحاس الكهربائي، معالجة التحديات المتعلقة بالوصول إلى النطاق العريض،
توفير الطاقة للمعدات والإرسال الشفاف لبيانات عدادات الكهرباء.
إعداد التقارير والرسوم عن استهلاك الكهرباء، مما يوفر مقاربة شاملة ومتباعدة
إلى البنية التحتية للكابلات.
التطبيق
* مصمم للتوزيع في الهواء الطلق: صُمم هذا الكابل ليتحمل الظروف الصعبة في الهواء الطلق
مصممة من أجل طول العمر والموثوقية الثابتة في البيئات القاسية.
* مناسبة لأنظمة نقل الطاقة: مناسبة للغاية لنقل الطاقة بكفاءة
المسافات الطويلة، مما يجعلها خيارًا مثاليًا لأنظمة طاقة الجذع.
* مثالية لمشاريع مراقبة الأمن: مصممة بدقة لتلبية المتطلبات الفريدة لمراقبة الأمن
التطبيقات، وضمان الاتصال الموثوق به ونقل البيانات السلس في مشاريع المراقبة.
السمات
* كابل مركب للكهرباء ونقل الإشارات: يسهل الرصد المركزي والصيانة
تحسين إدارة طاقة المعدات.
* تقليل تنسيق إمدادات الطاقة والصيانة: تبسيط إدارة نظام إمدادات الطاقة،
الحد من التعقيدات والجهود المرتبطة بالتنسيق والصيانة.
* حماية فائقة من الأشعة فوق البنفسجية مع غطاء PE: الغطاء PE يوفر حماية UV ممتازة، وضمان
مرونة الكابل في البيئات الخارجية.
تفاصيل الهيكل
| ألياف SM | G652D | ||||||
| نوع الألياف | G652D | خطأ التركيز | ≤ 1 مليون | ||||
| الـ MFD | 8.7 ¥9.7 أم | غير دائرية الغطاء | ≤ 2% | ||||
| قطر الغطاء | 125±2mm | لون الألياف | الطيف القياسي | ||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| كمية | 4 (24F) | الألياف المسبقة للأنابيب | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| أسلاك نحاسية | كمية | 0.6mm2*2 | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 9.2±0.1mm (24F) | سمك | 1.8±0.1ملم | ||||
| 10.5±0.1mm (72F) | |||||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| ضعف الألياف | 1310um | ≤0.36dB/km | |||||
| 1550م | ≤0.24dB/km | ||||||
