| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GDTS |

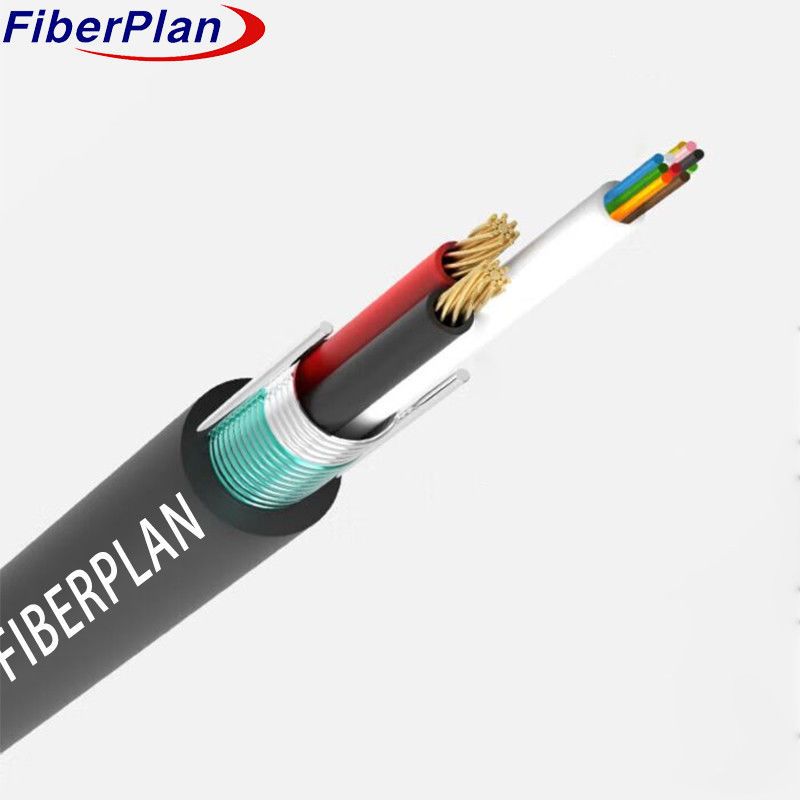

كابل ألياف ضوئية مركبة من الفولاذ
الوصف
كابل الألياف الضوئية المركبة الضوئية، المعروف أيضا باسم كابل الألياف الضوئية الهجينة، يجمع بين الألياف
وتشمل وظائف البصرية ونقل الطاقة في مجموعة كابل واحدة.
وذلك يؤدي إلى توفير التكاليف في البناء ونشر الشبكة.
كابل DVV يدمج الإرسال البصري مع كابلات النحاس الكهربائية، معالجة القضايا المتعلقة
والوصول، وإمدادات الطاقة للمعدات، والنقل الشفاف لبيانات عداد الكهرباء.
يسهل الإبلاغ الفعال عن استهلاك الكهرباء وتسعيرها،
في مجال البنية التحتية للكابلات.
التطبيق
* مصمم للتوزيع في الهواء الطلق: تم تصميم هذا الكابل ليتحمل الظروف الصعبة في الهواء الطلق
من أجل طول العمر والموثوقية في البيئات الصعبة.
* مناسبة لأنظمة نقل الطاقة في الجذع: مناسبة بشكل جيد لنقل الطاقة بكفاءة على مسافات طويلة ،
مما يجعلها الخيار المثالي لنظم الطاقة
* مثالية لمشاريع مراقبة الأمن: مصممة خصيصًا لتطبيقات مراقبة الأمن ، وضمان
الاتصال الموثوق به ونقل البيانات في مشاريع المراقبة.
السمات
* كابل مركب للكهرباء ونقل الإشارات: يسهل الرصد المركزي والصيانة
وذلك من خلال تحسين إدارة طاقة المعدات.
*تقليل تنسيق إمدادات الطاقة والصيانة: تبسيط إدارة نظام إمدادات الطاقة
وتقليل التعقيدات والجهود المرتبطة بالتنسيق والصيانة.
*حماية فائقة من الأشعة فوق البنفسجية مع غلاف PE: يوفر غلاف PE حماية UV ممتازة ، مما يضمن
متانة الكابل في البيئة الخارجية.
تفاصيل الهيكل
| ألياف SM | G652D | ||||||
| نوع الألياف | G652D | خطأ التركيز | ≤ 1 مليون | ||||
| الـ MFD | 8.7 ¥9.7 أم | غير دائرية الغطاء | ≤ 2% | ||||
| قطر الغطاء | 125±2mm | لون الألياف | الطيف القياسي | ||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| كمية | 4 (24F) | الألياف المسبقة للأنابيب | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| أسلاك نحاسية | كمية | 0.6mm2*2 | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 9.2±0.2mm (24F) | سمك | 1.6±0.1ملم | ||||
| 10.8±0.2mm (72F) | |||||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| ضعف الألياف | 1310um | ≤0.36dB/km | |||||
| 1550م | ≤0.24dB/km | ||||||
