| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GDTS |
كابلات الألياف البصرية المركبة الضوئية
الوصف
كابل الألياف الضوئية المركبة الضوئية، المعروف أيضا باسم كابل الألياف الضوئية الهجينة (GDVV) ،
يجمع بين وظائف الألياف و إرسال الطاقة في وحدة واحدة. هذا التكامل يلغي الحاجة إلى
التوصيل الثانوي، مما يؤدي إلى توفير التكاليف في البناء، ونشر الشبكة، والرسوم المرتبطة بها.
ويفي يدمج النقل البصري مع كابل النحاس للطاقة، معالجة التحديات المتعلقة بالنطاق العريض
ويمكن أن تسمح هذه الحلّة بسهولة الوصول إلى الكهرباء، وإمدادات الطاقة للمعدات، ونقل البيانات الشفافة لمقاييس الكهرباء.
يقدم تقارير و رسوم فعالة عن استهلاك الكهرباء، و يوفر
نهج البنية التحتية للكابلات.
التطبيق
1 مصمم للتوزيع في الهواء الطلق: تم تصميم هذا الكابل ليتحمل الظروف الصعبة في الهواء الطلق
من أجل طول العمر والموثوقية في البيئات الصعبة.
2 مناسبة لأنظمة نقل الطاقة: مناسبة بشكل جيد لنقل الطاقة بفعالية لمسافات طويلة ،
مما يجعلها الخيار المثالي لنظم الطاقة
3 مثالية لمشاريع مراقبة الأمن: مصممة خصيصا لتطبيقات مراقبة الأمن، وضمان
الاتصال المعلق ونقل البيانات في مشاريع المراقبة.
السمات
1 كابل مركب للكهرباء ونقل الإشارات: يسهل الرصد المركزي والصيانة،
تحسين إدارة طاقة المعدات.
2 تقليل تنسيق إمدادات الطاقة والصيانة: تبسيط إدارة نظام إمدادات الطاقة،
الحد من التعقيدات والجهود المرتبطة بالتنسيق والصيانة.
3 حماية فائقة من الأشعة فوق البنفسجية مع غطاء PE: يوفر غطاء PE حماية UV ممتازة ، وضمان
متانة الكابل في البيئة الخارجية.

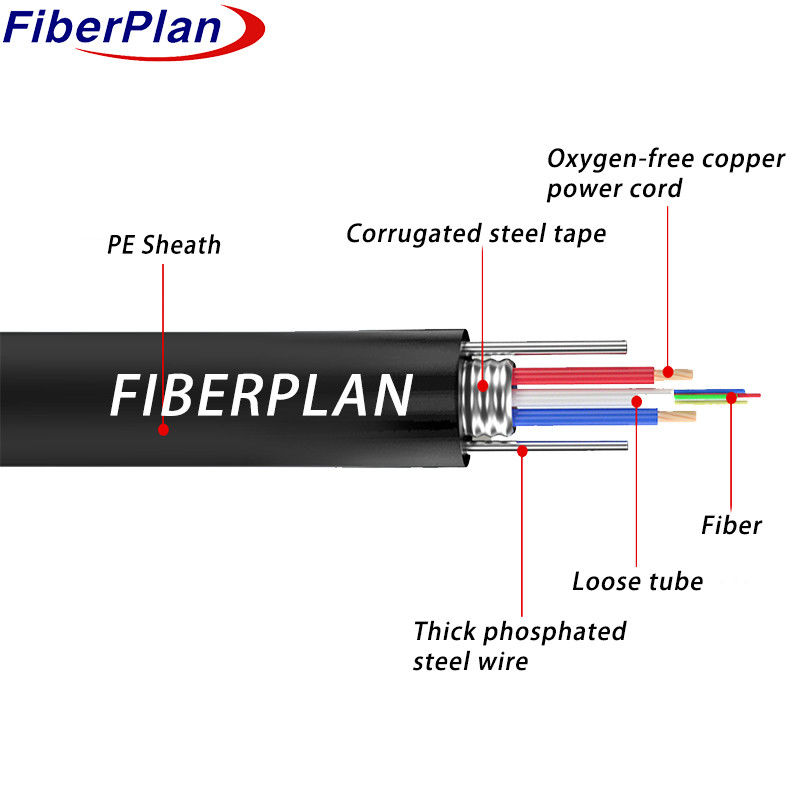

تفاصيل الهيكل
| ألياف SM | G652D | ||||||
| نوع الألياف | G652D | خطأ التركيز | ≤ 1 مليون | ||||
| الـ MFD | 8.7 ¥9.7 أم | غير دائرية الغطاء | ≤ 2% | ||||
| قطر الغطاء | 125±2mm | لون الألياف | الطيف القياسي | ||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| كمية | 4 (24F) | الألياف المسبقة للأنابيب | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| أسلاك نحاسية | كمية | 0.6mm2*2 | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 9.2±0.1mm (24F) | سمك | 1.8±0.1ملم | ||||
| 10.5±0.1mm (72F) | |||||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| ضعف الألياف | 1310um | ≤0.36dB/km | |||||
| 1550م | ≤0.24dB/km | ||||||
