كابل الألياف الضوئية الداخلي
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | كابل مزدوج GJFJBV |
1 التوزيع الداخلي: تم تصميم هذا الكابل للتوزيع الداخلي ، وهو مناسب بشكل جيد للاتصال داخل المباني.
2 التطبيق: مثالية للاستخدام كخلفية، والاتصال بسلاسة مع معدات الاتصالات
الأداء
3 التوافق مع معدات الاتصالات: مصممة لتلبية متطلبات معدات الاتصالات.
ضمان ملائمة وخدمة فعالة.
4 تثبيت مريح: تم تصميم الكابل لسهولة التثبيت، ويمكن إعداده بسهولة، مما يوفر
العملية التنفيذية لمختلف تطبيقات الاتصالات.

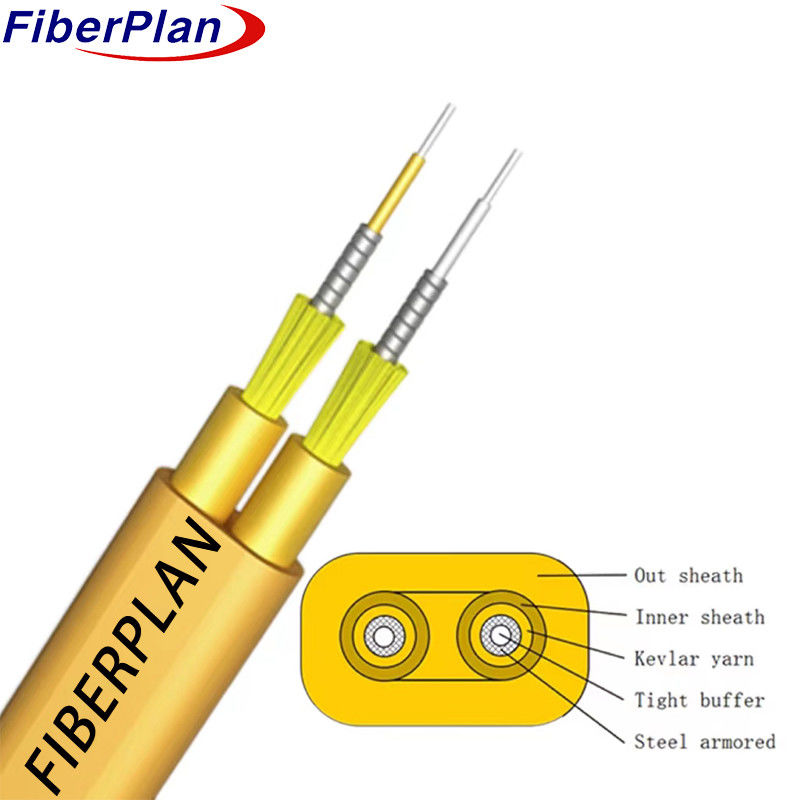

* تشكيل التوأم المسطح مع اثنين من الألياف الفردية: هيكلة مع تشكيل التوأم المسطح، يتكون الكابل من
من اثنين من الألياف الفردية كوحدة أساسية.
* 0.6 عازل ضيق مع الخيط الكيفلار والفولاذ مدرعة: يتم تجهيز كل ألياف واحدة مع عازل ضيق 0.6،
معززة بخيط الكيفلار ودرع فولاذي للحماية القوية
* عضو قوة مرن أو مستقل في الغطاء الخارجي: الغطاء الخارجي للكابل يحتوي على المرونة
أو عضو مستقل في القوة، يوفر الدعم الإضافي والقدرة على التكيف.
* أداء ميكانيكي وبيئي ممتاز: تم تصميمه لأداء ميكانيكي وبيئي ممتاز
الأداء ، تم تصميم الكابل لتحمل ظروف مختلفة مع الحفاظ على وظائف موثوق بها.
تفاصيل بناء الكابلات
| المعلمات التقنية | |||||||
| قطر الخروج ((MM)) | 3.0×50 | الوزن ((كغ) | 95 | ||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 300 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 500 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
اللون القياسي للألياف والأنابيب
| تعريف اللون القياسي | ||||||||
| لا، لا، لا | 1 | 2 | ||||||
| اللون | أصفر | الأبيض | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| طول الموجة λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.3 | 9.2+/-0.3 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.5 | 10.4+/-0.5 | .... | .... | .... | |
| فتحة رقمية ((NA)) | .... | .... | 0.200+/ -صفر013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على طول الألياف ونقطتها | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/23 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
