| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFPV |
كابلات داخلية ذات قوة FRP متعددة الأغراض (GJFPV 12-144 cores)
الوصف
يستخدم كابل الاختراق متعدد الأغراض كابل بسيط كوحدة فرعية ، يحتوي على ألياف عازلة ضيقة Φ900μm
والخيط الأراميد كعضو قوة في مركز النواة، عضو قوة غير معدنية مصنوعة من الألياف
البلاستيك المعزز (FRP) موجود. وحدات فرعية عالقة حول قلب الكابل، ويتم الانتهاء من الكابل
مع سترة PVC أو LSZH (منخفضة الدخان ، صفر الهالوجين ، مقاوم للنار) للحماية والسلامة الإضافية.
التطبيق
هذا الكابل متعدد الاستخدام للاستخدام الداخلي ويعمل ككابل توزيع العمود الفقري داخل المبنى، مما يوفر
اتصال فعال لأغراض مختلفة.
السمات
1 يضمن هيكل العضو المقاوم غير المعدني المتدفق أن الكابل يمكن أن يتحمل قوة سحب أكبر.
2 يفتخر مادة السترة الخارجية العديد من المزايا، بما في ذلك مضاد للتآكل، مضاد للمياه، مضاد الأشعة فوق البنفسجية
الإشعاع، وتخفيف الشعلة، وصداقة البيئة.
3 بنيته الكهربائية الكاملة تحميه من التأثير الكهرومغناطيسي، مما يضمن أداء موثوق به.
4 تم تصميم الكابل بدقة علمية ويتم معالجته بدقة، مما يعكس التزام
إلى الجودة والمتانة.

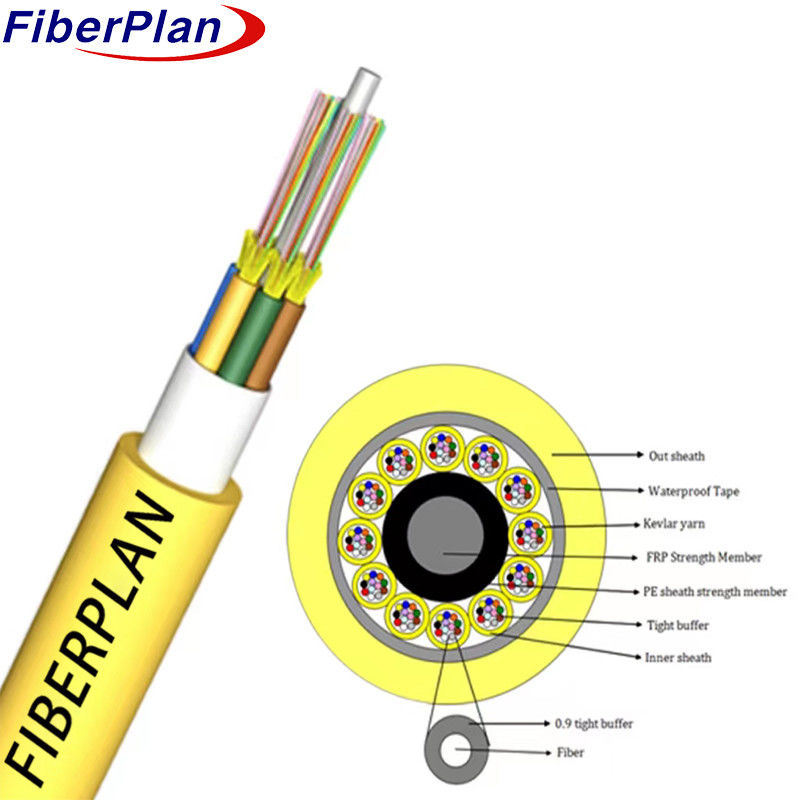

تفاصيل بناء الكابلات
| عدد الألياف | 12 - 144 قلب | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| نوع الألياف | OS1 OS2,G657A,G657B,OM1,OM2,OM3,OM4 | |||||||
| عضو القوة المركزية | المواد | FPR + PE | ||||||
| قطر FRP | 2.0 ملم | |||||||
| قطر FRP مع PE | 16ملم | |||||||
| أخرج الكابل | مواد الغلاف الداخلي | PVC/LSZH/OFNP | ||||||
| سمك الغلاف الداخلي | 0.7ملم | |||||||
| قطر الكابل الداخلي | 5.5mm~5.8mm | |||||||
| عضو القوة | خيوط الكيفلار | |||||||
| لون الغطاء الداخلي | أصفر | |||||||
| رقم عازل ضيق Ф0.9 لكل كابل داخلي |
12 | |||||||
| الغطاء الخارجي | المواد | مادة PVC/LSZH/PE/OFNP | ||||||
| سمك | 1.8±0.2 ملم | |||||||
اللون القياسي للألياف
| تعريف لون عازل ضيق قياسي | ||||||||
| لا، لا، لا | 1 | 2 | 3 | 4 | 5 | 6 | ||
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | ||
| لا، لا، لا | 7 | 8 | 9 | 10 | 11 | 12 | ||
| اللون | أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | ||
السمة الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |||||
| 144 قلب | 28 ± 2 ملم | 597±10kg/km | |||||
| نطاق درجة الحرارة للتركيب ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل والنقل ((°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 500 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 600 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1500 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
