| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFPV |
كابلات الألياف الضوئية الداخلية الموازية
الوصف

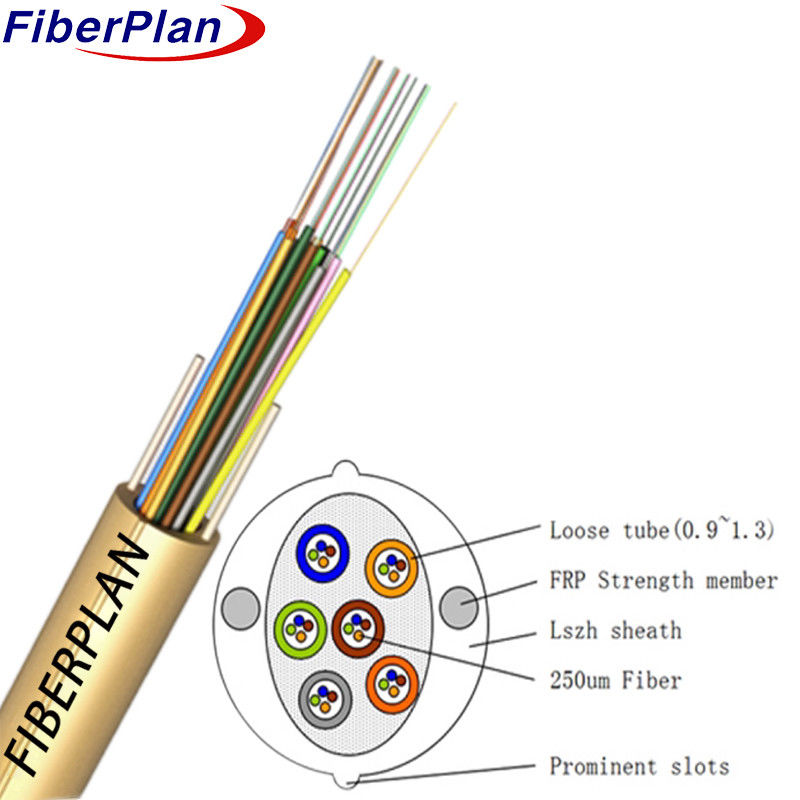

يتكون هذا الكابل من ألياف متعددة داخل طبقة واحدة من الأنابيب المفتوحة، محمية بمثبط للحريق
غلاف مع محتوى هالوجين صفر (LSZH) أو غلاف خارجي بديل.
يتم وضع العناصر على جانبي الغطاء ، مما يوفر دعم هيكلي إضافي.
التطبيق
تم تصميم هذا الكابل لتمكين الوصول المستمر للألياف من خلال الغطاء دون الحاجة إلى
يربط مع كابلات العملاء.
السمات
1 يحتوي الكابل على ألياف أنابيب فضفاضة داخل بنيته.
2 يتم وضع عنصرين متوازين من البلاستيك المعزز بالألياف (FRP) على جانبي الغطاء.
3 يحتوي على علامات فتح الغلاف الخارجي لسهولة التعرف والوصول.
4 يتم تغطية قلب الكابل مع غطاء LSZH (دخان منخفض ، صفر الهالوجين) ، مما يعزز السلامة
الاعتبارات البيئية
اللون القياسي للألياف
يجب أن يكون لون الألياف الفردية وفقًا للجدول التالي:
| تحديد الألوان القياسي | ||||||||
| لا، لا، لا | 1 | 2 | 3 | 4 | 5 | 6 | ||
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | ||
| لا، لا، لا | 7 | 8 | 9 | 10 | 11 | 12 | ||
| اللون | أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | ||
لون الكابلات: أصفر
لون الغلاف الخارجي للكابلات: أصفر
السمة الميكانيكية للأسلاك
| البند | |||||||
| 48 قلب | 10 | 78.00kg/km | |||||
| 72 قلب | 11.5 | 90.00kg/km | |||||
| 96 قلب | 12.5 | 115.00kg/km | |||||
| 144 قلب | 14.5 | 135.00kg/km | |||||
| درجة حرارة التخزين ((°C) | -20+60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 1000 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 2000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 1000 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 2000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
