كابل الألياف الضوئية الداخلي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFPV |

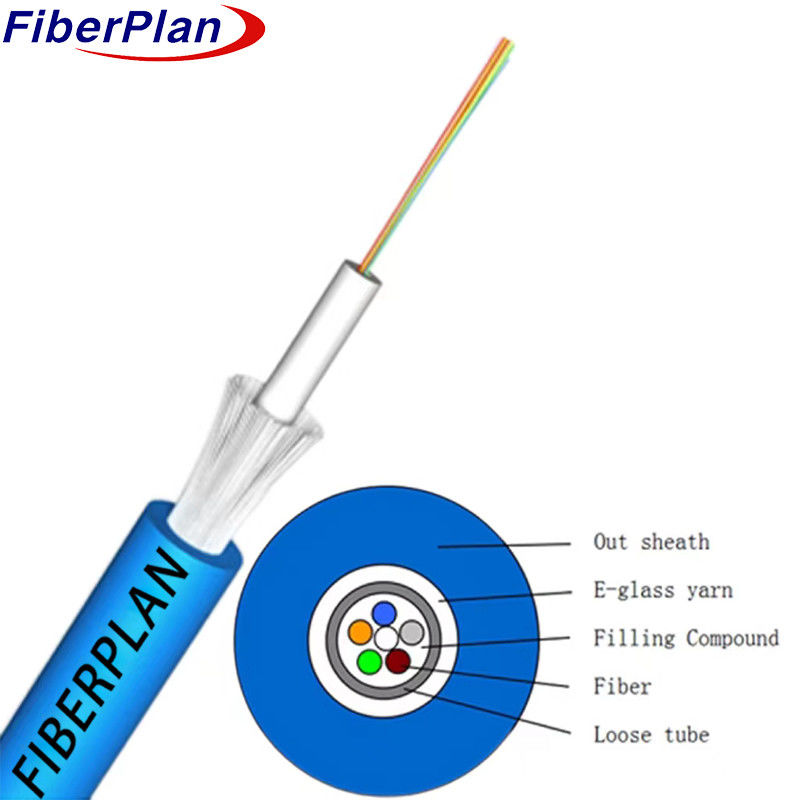

كابل توزيع الأنابيب المركزية المفتوحة من ألياف الزجاج
الوصف
الألياف محجوزة في أنبوب فضفاض مصنوع من بلاستيك عالي النوعية، مليء بمركب مقاوم للماء.
يتم تغطية هذا الأنبوب من قبل طبقة من المواد التي تحجب المياه للحفاظ على تكثيف الكابلات
السقف. وأخيرا، يتم إتمام الكابل مع غطاء LSZH أو PVC للحماية الإضافية.
التطبيق
السمات
* يستخدم عضواً من الزجاج الإلكتروني للتعزيز.
*يتضمن عضواً من الزجاج الـ (إي) عالي القوة من أجل المتانة
*الحشوة توفر الحماية لألياف الأنبوب.
*متوفر في عدد الألياف تتراوح من 2 إلى 12.
اللون القياسي للألياف
يجب أن يكون لون الألياف الفردية وفقًا للجدول التالي:
| تحديد الألوان القياسي | ||||||||
| لا، لا، لا | 1 | 2 | 3 | 4 | 5 | 6 | ||
| اللون | الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | ||
| لا، لا، لا | 7 | 8 | 9 | 10 | 11 | 12 | ||
| اللون | أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | ||
لون الكابلات: أصفر
لون الغلاف الخارجي للكابلات: أصفر
السمة الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |||||
| 2 نواة | 6.0±05 | 45.00kg/km | |||||
| أربعة نواة | 6.0±05 | 45.00kg/km | |||||
| 6 نواة | 6.0±05 | 45.00kg/km | |||||
| 8 نواة | 6.0±05 | 45.00kg/km | |||||
| 10 نواة | 6.0±05 | 45.00kg/km | |||||
| 12 قلب | 6.0±05 | 45.00kg/km | |||||
| درجة حرارة التخزين ((°C) | -20+60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1300 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 200 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
