كابل الألياف الضوئية الداخلي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFJH |

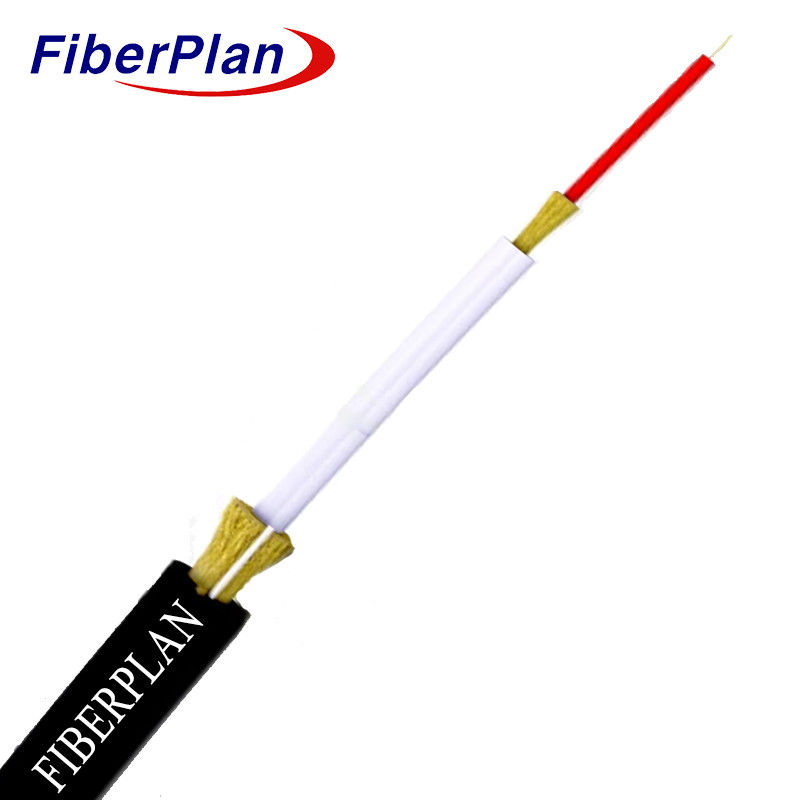

أعضاء الخيوط الكيفلار عالية القوة، سترة مقاومة للنار بسيطة مرنة
كابلات الألياف الضوئية
الوصف
كابلات PTO الداخلية والخارجية
فرنسا الاتصالات
التطبيق
* مثالي لتوزيع الهاتف القديم البسيط في الداخل والخارج.
* البناء ممكن دون الحاجة إلى إيقاف التيار الكهربائي.
* مصممة لتركيب مريح وتشغيل سهل الاستخدام
السمات
1 عضواً من خيط الكيفلار عالي القوة خفيف الوزن لتحسين المتانة.
2 تصميم شريط الألياف المتكاملة للغاية، مما يعزز التكامل الفعال.
3 سترة مضادة للنار تضمن السلامة.
يضيف مكون FRP (البلاستيك المعزز بالألياف) قوة ومرونة إلى هيكل الكابل.
تفاصيل بناء الكابلات
| المواد | سمك (ملم) | OD ((ملم) | ||||||||||
| عازل ضيق | 0.9 سمبلكس G657A1 معطف ضيق LSZH أبيض | 0.3+/- 0.03 | 0.9+/- 0.05 | |||||||||
| الغطاء الداخلي | LSZH | DW9023N-HT06 أبيض D9113 | 0.6+/- 0.01 | 3.0+/- 0.1 | ||||||||
| خيوط الأراميد | ديبونت 800D * 7 قطع | / | / | |||||||||
| الغطاء الخارجي | PE | PEA1 | 1.35+/- 0.1 | 6.5+/- 0.1 | ||||||||
| ريبكورد | (1110*3) * 2 قطعة حمراء | / | / | |||||||||
| FRP | Ø1.0*2 قطعة | / | 1.0 | |||||||||
| خيوط الأراميد | دوبون 800D * 22 قطعة | / | / | |||||||||
الخصائص الميكانيكية والخصائص
| قوة السحب | على المدى الطويل ((N) | 200N | |||||
| على المدى القصير | 400N | ||||||
| حمولة السحق | المدى الطويل (N/100mm) | 500N/100mm | |||||
| المدى القصير (N/100mm) | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | |||||
| الستاتيكية (ملم) | 10D | ||||||
| الحرارة | -20 درجة مئوية+70 درجة مئوية | ||||||
| عضو قوة | كيفلار | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | السم2*كم) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| فتحة رقمية ((NA)) | .... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
