| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GDTS |

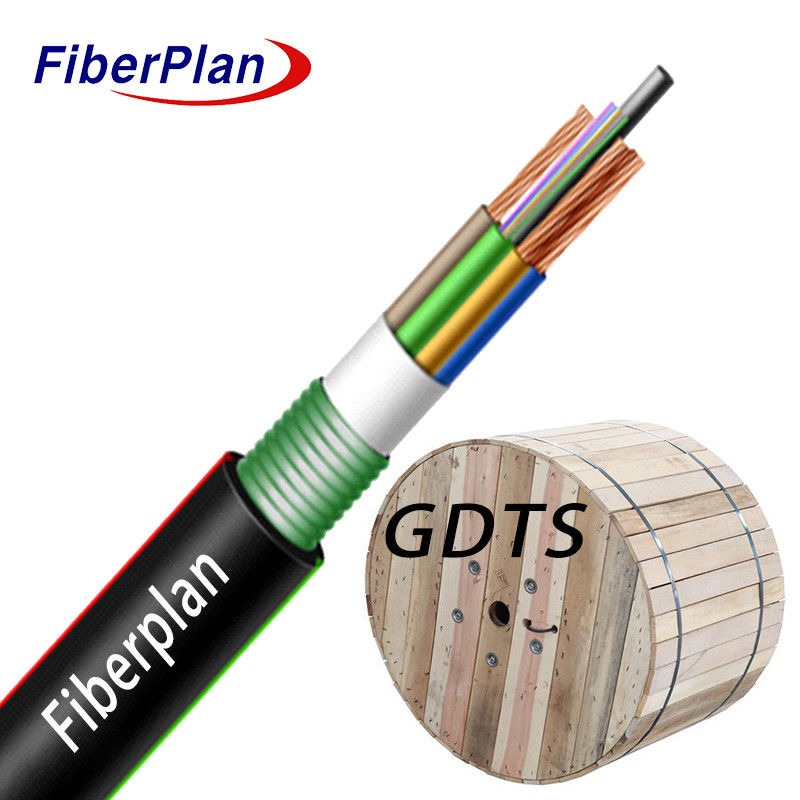

G652D وضع متعدد واحد مع FRP العضو القوة المركزية Optoelectronic
كابلات الألياف المركبة
الوصف
يحتوي الكابل على ألياف في أنابيب فضفاضة مصنوعة من البلاستيك عالية القوة مليئة بسجادة منع الماء
المواد الغذائية.هذه الأنابيب، إلى جانب أسلاك النحاس المعزولة، ملفوفة حول قوة مركزية غير معدنية
البركانتشكيل قلب كابل دائري كثيف. يتم استخدام شريط منع الماء لمنع تسلل الماء ،
وأخيراً،يتم تغطية الكابل في غطاء حماية PE.
التطبيق
* ملاءمة التوزيع في الهواء الطلق: مصممة للتنفيذ الفعال في البيئات الخارجية، وضمان المتانة
وظائف في بيئات متنوعة.
*متوافقية نظام نقل الطاقة بالجذع: مناسبة للاستخدام في أنظمة نقل الطاقة بالجذع.
تيسير توزيع الطاقة الموثوق به وكفاءته.
*مثالية لمشاريع مراقبة الأمن: مصممة لتلبية المتطلبات المحددة لمبادرات مراقبة الأمن.
توفير الاتصال الموثوق به ونقل البيانات لأنظمة المراقبة.
السمات
* كابل مركب لنقل الطاقة والإشارة: يتيح نقل الكهرباء والإشارة
المعداتتعزيز المراقبة المركزية وتبسيط الصيانة لقوة المعدات.
*الحد الأدنى من التنسيق والصيانة لتزويد الطاقة: مصممة للحد من التعقيدات المرتبطة
مع تنسيق وصيانة نظم إمدادات الطاقة.
* حماية فائقة من الأشعة فوق البنفسجية مع غطاء PE: يوفر الوقاية الممتازة من الأشعة فوق البنفسجية (UV) من خلال استخدام
غلاف البولي إيثيلين (PE) ، مما يضمن المتانة وطول العمر حتى في البيئات الخارجية المعرضة.
تفاصيل الهيكل
| ألياف SM | G652D | ||||||
| نوع الألياف | G652D | خطأ التركيز | ≤ 1 مليون | ||||
| الـ MFD | 8.7 ¥9.7 أم | غير دائرية الغطاء | ≤ 2% | ||||
| قطر الغطاء | 125±2mm | لون الألياف | الطيف القياسي | ||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| كمية | 4 (24F) | الألياف لكل أنبوب | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| أسلاك نحاسية | كمية | 0.6mm2*2 | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء | |||||
| غطاء خارج | المواد | PE | اللون | أسود | |||
| قطرها | 9.2±0.2mm (24F) | سمك | 1.6±0.1ملم | ||||
| 10.8±0.2mm (72F) | |||||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| ضعف الألياف | 1310um | ≤0.36dB/km | |||||
| 1550م | ≤0.24dB/km | ||||||
