| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFJV |

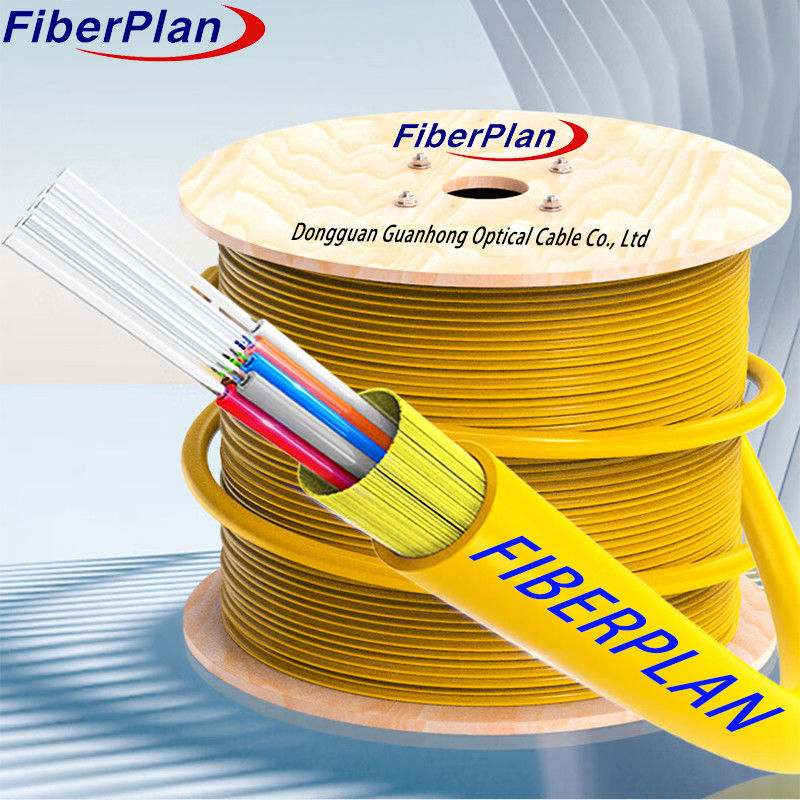

التوزيع الكابل الضوئي المضغوطالوضع الواحد الوضع المتعدد
الوصف
يستخدم الكابل البصري المضغوط المضغوط التوزيع من 2 إلى 24 قلب من ألياف العازلة الشعلة المضغوطة
(900μm أو 600μm) كوسيلة اتصال بصرية. هذه الألياف مغطاة بطبقة من الأراميد
الخيط، الذي يعمل كعنصر قوة. ثم يتم إكمال الكابل مع سترة خارجية مصنوعة من PVC أو LSZH
المواد
التطبيق
1 مثالي للخيوط والحبال.
2 تستخدم كخطوط اتصال بين المعدات والاتصالات البصرية في غرف الاتصالات والتوزيع
الإطارات
3 مناسبة بشكل خاص للكابلات الداخلية ، وخاصة في تطبيقات التوزيع.
السمات
1 مرونة ميكانيكية وبيئية ممتازة.
2 يمتثل للمعايير ذات الصلة لتخفيف الشعلة.
3 تلبي المعايير الميكانيكية المحددة لأداء السترة.
4 يظهر ناعمة، مرونة، وسهولة التثبيت والترابط، مما يتيح نقل البيانات عالية السعة،
الاحتياجات المتنوعة للسوق والعملاء.
السمة الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |||||
| 2 نواة | 5.0 ملم | 23.00kg/km | |||||
| أربعة نواة | 5.0 ملم | 23.00kg/km | |||||
| 6 نواة | 5.0 ملم | 24.00kg/km | |||||
| 8 نواة | 6.0 ملم | 25.00kg/km | |||||
| 10 نواة | 6.5ملم | 32.00kg/km | |||||
| 12 قلب | 8.0 ملم | 37.00kg/km | |||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 200 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 600 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 200 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
الحزمة
| 1مادة التعبئة: طبل خشبي | |||||||
| 2طول التعبئة: الطول القياسي للكابل يجب أن يكون 2 كيلومتر. | |||||||
| إذا كان مطلوبا من قبل العميل |
