| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | كابل مزدوج GJFJBV |
1 التوزيع في الأماكن المغلقة: تم تصميم هذا الكابل ليتم تطبيقه في الأماكن المغلقة لتسهيل التواصل الفعال
داخل المباني
2 التوافق مع الخلفية: مناسبة للاستخدام كخلفية ، تتصل بسلاسة مع معدات الاتصالات
ضمان أداء موثوق به.
3 مناسبة لمعدات الاتصالات: مصممة خصيصا لتلبية متطلبات معدات الاتصالات
وتضمن التوافق والخدمة الفعالة.
4 تثبيت مريح: تم تصميم الكابل لسهولة التثبيت ، ويمكن إعداده بسهولة ، مما يوفر
عملية بسيطة لتطبيقات الاتصالات المختلفة.

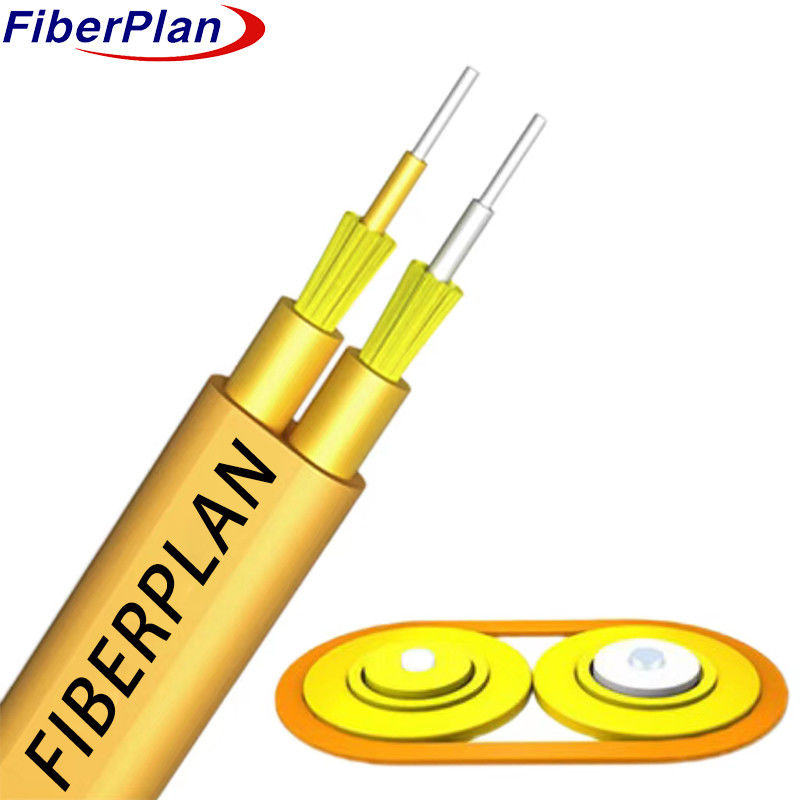

1 تشكيل التوأم المسطح: يتم هيكلة الكابل مع اثنين من الألياف الفردية كوحدة أساسية، رتبت في شكل مسطح
تشكيل مزدوج للاستخدام العملي
2 0.6 عازل ضيق مع خيط كيفلار: يتم تجهيز كل ألياف واحدة مع عازل ضيق 0.6 ، معززة مع كيفلار
الخيط لتحسين المتانة والحماية.
3 عضو قوة مرن أو مستقل في الغلاف الخارجي: يحتوي الغلاف الخارجي للكابل على إما
المرونة أو عضو قوة مستقل، مما يوفر دعمًا إضافيًا ومرونة.
4 أداء ميكانيكي وبيئي ممتاز: تم تصميمه لأداء ميكانيكي وبيئي متفوق
الأداء ، تم تصميم الكابل لتحمل ظروف مختلفة مع الحفاظ على وظائف موثوق بها.
تفاصيل بناء الكابلات
| المعلمات التقنية: | |||||||
| قطر الخروج ((MM)) | 3.0×50 | الوزن ((كغ) | 56 | ||||
| 3.2×56 | 68 | ||||||
| 5.0×80 | 87 | ||||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 300 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 800 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 500 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
اللون القياسي للألياف والأنابيب
| تعريف اللون القياسي | ||||||||
| لا، لا، لا | 1 | 2 | ||||||
| اللون | أصفر | الأبيض | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
