| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFJV |

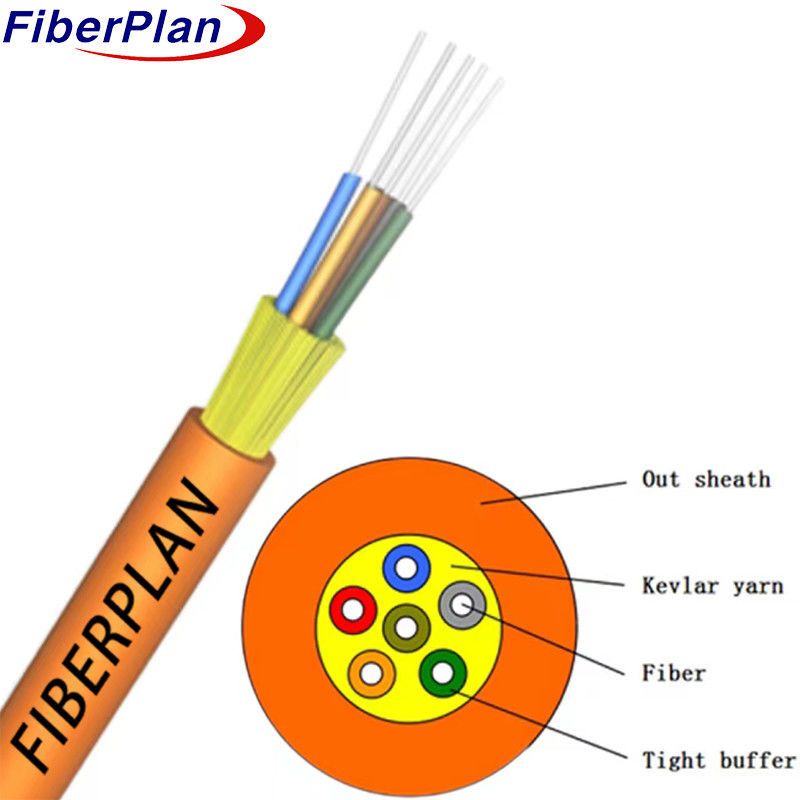

كابل ضيق العازل البصري (GJFJV)
الوصف
يتم تصميم الكابل الضوئي المضغوط للتوزيع مع 2 إلى 24 قلبًا ، باستخدام إما 900μm أو 600μm
اللهبالألياف العازلة الضيقة المتأخرة كوسيلة اتصال بصرية. يتم تعزيز الألياف العازلة الضيقة
مع طبقة منخيط الأراميد بمثابة عنصر القوة، ويتم إكمال الكابل بطبقة من PVC
أو مادة LSZH كماالسترة الخارجية للحماية الإضافية.
التطبيق
تطبيقات: يستخدم هذا الكابل عادة في إنشاء الخيوط
الحبال اللاصقة،ضمان الاتصال الموثوق به في مختلف إعدادات الاتصالات البصرية.
2 خطوط الترابط للمعدات والاتصالات البصرية: إنها تعمل كخطوط ترابط للمعدات
واللعبدور حاسم في الاتصالات البصرية داخل غرف الاتصالات البصرية والتوزيع البصري
الإطارات
3 الكابلات الداخلية ، خصيصًا للتوزيع: تم تصميمها أساسًا للكابلات الداخلية ، وهي مناسبة بشكل خاص
للاستخدامككابل توزيع، يوفر اتصال فعال ومنظم داخل المباني.
السمات
1 تصميم قوي: يظهر خصائص ميكانيكية وبيئية جيدة لأداء موثوق به.
2 مضاد للاشتعال: يستوفي المعايير ذات الصلة لمضاد للاشتعال ، مما يضمن السلامة.
3 الامتثال الميكانيكي للسترة: الخصائص الميكانيكية للسترة تلبي معايير الصناعة
الصمود.
4 سهلة الاستخدام: ناعمة ومرنة وسهلة وضعها وربطها، مصممة لتركيبها بسهولة.
5 نقل السعة العالية: يدعم نقل البيانات الكبير، وتلبية الاتصال الحديث
الطلبات. القدرة على التكيف تلبي متطلبات السوق والعملاء المتنوعة.
السمة الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |||||
| 2 نواة | 4.0 ملم | 22.00kg/km | |||||
| أربعة نواة | 4.0 ملم | 22.00kg/km | |||||
| 6 نواة | 4.0 ملم | 23.00kg/km | |||||
| 8 نواة | 5.0 ملم | 27.00kg/km | |||||
| 10 نواة | 5.5ملم | 30.00kg/km | |||||
| 12 قلب | 6.0 ملم | 35.00kg/km | |||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 200 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 600 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 200 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
