كابل الألياف الضوئية الداخلي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFJV |
كيفلار عاري صغير تقوية ألياف التوزيع كابل الألياف الضوئية
الوصف

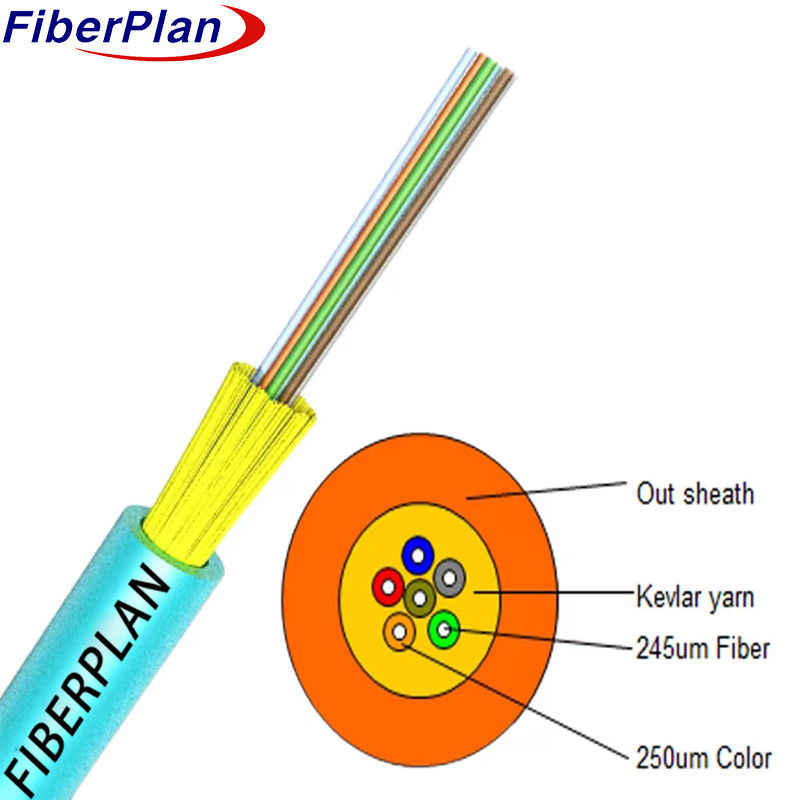

يتم بناء الكابل الداخلي من خلال استخدام كابلات بسيطة كوحدات فرعية.
الأجزاء الفرعية من الجهاز المكون من الألياف المزودة بالبلاستيك (FRP)
لتعزيز الحماية والسلامة، يتم الانتهاء من الكابل مع سترة
مصنوعة إما من مواد PVC أو LSZH (منخفضة الدخان ، صفر الهالوجين ، مقاوم للنار).
المتانة والمرونة والامتثال لمعايير السلامة للتطبيقات الداخلية.
التطبيق
1 الكابلات الداخلية، تطبيقات الاختراق: تم تصميم هذا الكابل خصيصًا للكابلات الداخلية ، وهو مناسب تمامًا
سيناريوهات الاختراق، توفير اتصال موثوق به داخل المباني.
2 الخلفية لمعدات الاتصالات: تعمل بسلاسة كخلفية لمعدات الاتصالات،
ضمان اتصالات فعالة وموثوقة.
3 التوافق مع معدات الاتصالات: مصممة لتلبية متطلبات معدات الاتصالات.
ضمان ملائمة وخدمة فعالة.
4 كابل داخلي صغير متعددة الأغراض: متعددة الاستخدامات ومدمجة ، وتخدم ككابل داخلي صغير متعددة الأغراض مناسب
من أجل احتياجات الاتصال المختلفة
5 MPO ، متوافقية موصلات MTP: مصممة للعمل بسلاسة مع موصلات MPO و MTP ، مما يوفر
المرونة والتوافق مع أنواع مختلفة من الاتصالات.
السمات
1 مثالية للتوزيع في الأماكن المغلقة، مناسبة لإنشاء سلاسل التصحيح والخيوط.
2 يحتوي على تصميم متعدد الكابلات مع أعضاء قوة مستقلة.
3 يستخدم عنصر قوة مركزي غير معدني من أجل المتانة.
4 قوة متزايدة مع عضو الخيط الكيفلار عالية القوة.
السمة الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |||||
| 24 قلب | 10 | 54.00kg/km | |||||
| 48 قلب | 10 | 78.00kg/km | |||||
| 72 قلب | 11.5 | 90.00kg/km | |||||
| 96 قلب | 12.5 | 115.00kg/km | |||||
| 144 قلب | 14.5 | 135.00kg/km | |||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 1000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 2000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 1000 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 2000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
