كابل الألياف الضوئية الداخلي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GJFJV كابل مدرع داخلي |

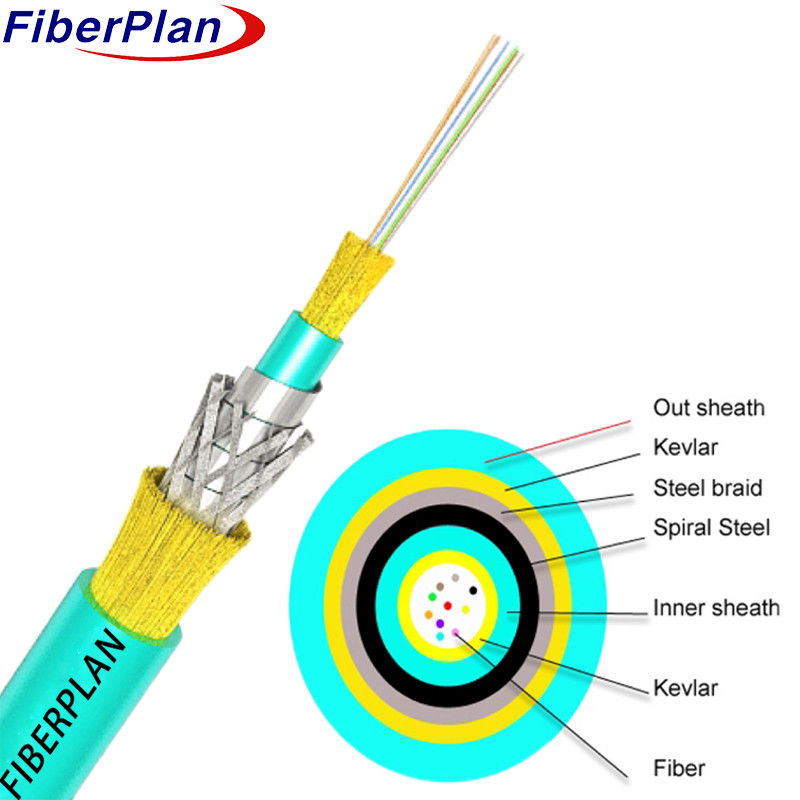

أنبوب فولاذي حلزوني صغير مع غطاء مزدوج وكيفلار كابلات الألياف الضوئية
الوصف
1يتكون من ألياف متعددة لتحسين القدرة.
2يحتوي على خيوط لحماية إضافية
3يحتوي على درع من الفولاذ لزيادة المتانة
4طبقتان من الخيوط الكيفلار توفر قوة إضافية.
5تشمل خيارات الغطاء المزدوج سترة LSZH أو PVC أو OFNR ، والتي تقدم طبقات مزدوجة من الحماية والإصلاح.
-أجل.
التطبيقات
1مناسبة لتطبيقات التوزيع الداخلية والخارجية
2الاستخدام الرئيسي في الحلقات والخيوط
3تستخدم للاتصالات البصرية داخل غرف معدات الاتصالات البصرية والتوزيع البصري
الإطارات
4تستخدم للاتصالات البصرية في مختلف السيناريوهات الأجهزة البصرية والمعدات.
السمات
1يظهر خصائص ميكانيكية وبيئية مواتية.
2خصائص مضاعفة للحريق تلتزم بالمعايير ذات الصلة.
3الخصائص الميكانيكية تتوافق مع المعايير المحددة
4تمتلك طبيعة ناعمة ومرنة، مما يسهل التوصيل بسهولة وتستوعب البيانات ذات السعة الكبيرة
الإرسال.
5مصممة لتلبية متطلبات السوق والعملاء المتنوعة.
تفاصيل بناء الكابلات
| المعلمات التقنية | |||||||
| قطر الخروج ((MM)) | 2.0 | الوزن ((كغ) | 15.0 | ||||
| 2.8 | 18.0 | ||||||
| 3.0 | 18.0 | ||||||
| درجة حرارة التخزين ((°C) | -20 ~ +60 | ||||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 300 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 500 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
