الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S |

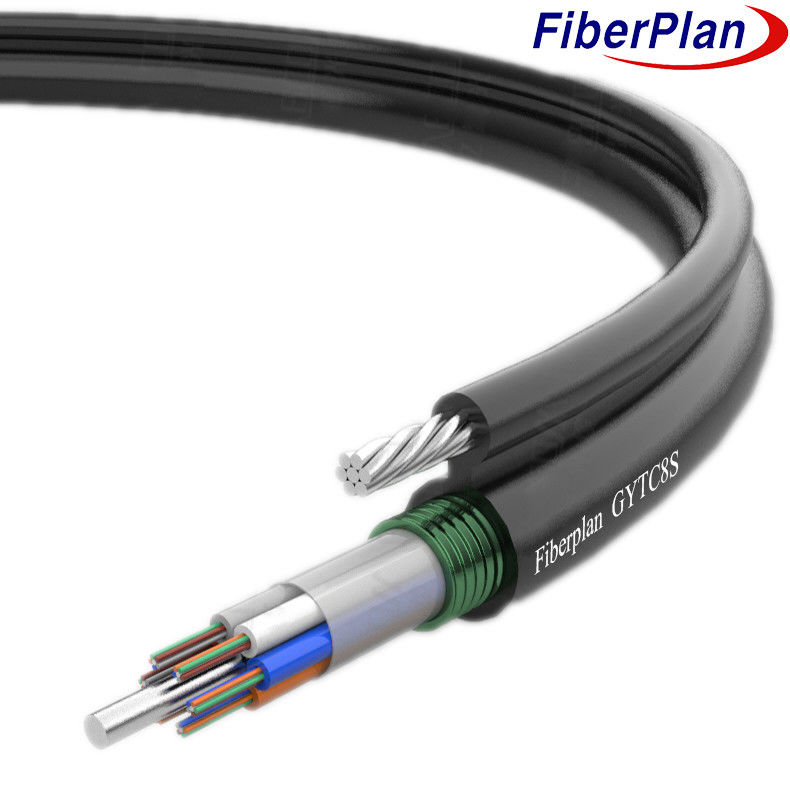

الكابل الضوئي ذو الأداء العالي
الوصف
هذا الكابل يحتوي على ألياف في أنبوب بلاستيكي فضفاض عالي النطاق مليء بمكون مقاوم للماء
السلك في القلب يضيف قوة الأنابيب والملءات محاطة به، تشكل كابل دائري مضغوط.
بعد تطبيق PSP حول النواة، هذا القسم، جنبا إلى جنب مع دعم الأسلاك المتشابكة، هو محاط في
غطاء من البولي إيثيلين (PE) ، يخلق هيكل الشكل 8. تم تصميمه خصيصًا للأنظمة الجوية ذاتية الدعم
وبالإضافة إلى ذلك، هذا الكابل يوفر أداء موثوق به في مثل هذه الإعدادات.
التطبيق
1 مثالية للتركيبات الجوية والأنابيب، والتي تستوعب هذه الأساليب المحددة.
2 مصممة للتوزيع في الهواء الطلق، وضمان المرونة في بيئات مختلفة.
3 يدعم كل من اتصالات المسافات الطويلة والاتصالات الشبكة المحلية
الخيارات
السمات
1 يظهر قوة ميكانيكية قوية ومرونة حرارية.
2 تصميم أنبوب فضفاض مقاوم للهيدروليز عالية القوة يضمن المتانة.
3 مركب خاص لملء الأنابيب يوفر حماية حيوية للألياف.
4 الميزانات المقاومة للصدع مع المرونة للاستخدام المتعدد الاستخدامات.
5 غطاء PE يحمي الكابل من الأشعة فوق البنفسجية الضارة، مما يعزز طول العمر.
تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-16.5 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| سمك الغطاء الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| حجب الماء النظام |
المواد | هلام ملء / شريط منع الماء | |||||
| القوة المركزية العضو |
المواد | FRP | قطرها | 1.4 ((6-48) 2.0 ((72-144) |
|||
| القوة العقلية العضو |
المواد | أسلاك فولاذية متقطعة | النوع | 1.0mm*7 | |||
| الدرع | المواد | شريط من الألومنيوم | |||||
| غالوس | المواد | PE | الحجم (الارتفاع * الوزن) |
2.5*1.5ملم | |||
| غطاء خارج | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
