الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8Y |

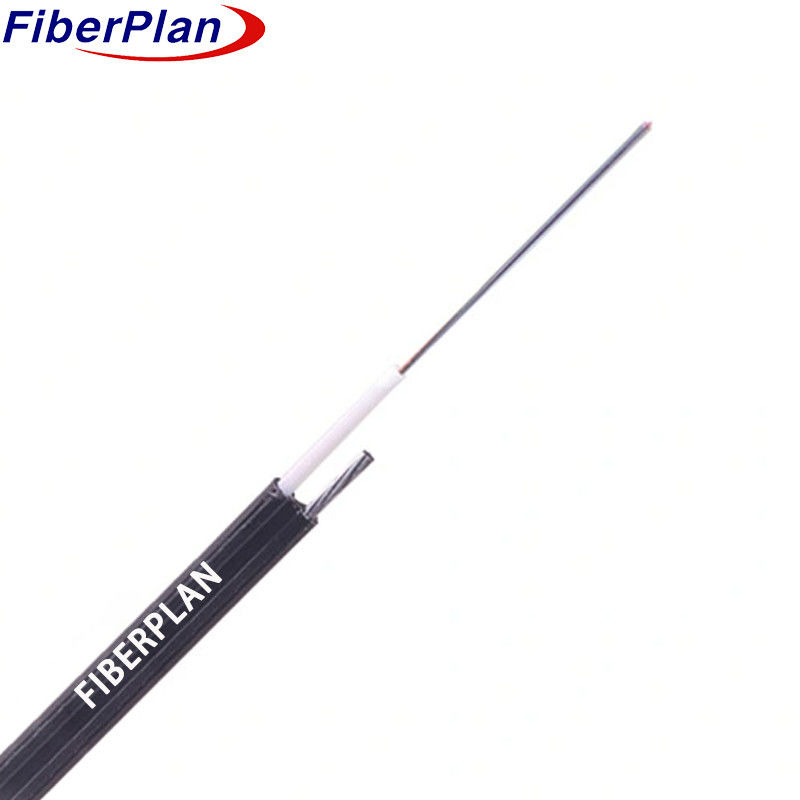

خفيفة الوزن ومرنة الشكل 8 كابلات الألياف الضوئية الجوية
الوصف
هذا التكوين الكابل لديه الألياف موجودة داخل أنبوب فضفاض المصنوع من البلاستيك عالية النمط،
ملئ بمكون مقاوم للماء. يرافقه الأسلاك الداعمة، يتم الانتهاء من هذا التجميع الكابل مع
غطاء PE، يتبنى بنية الشكل 8.
التطبيق
1 مصممة للاستخدام في الهواء الطلق، وضمان المرونة في مختلف البيئات.
2 مصممة خصيصاً لطرق التثبيت الجوي ووضع خطوط الأنابيب.
3 مثالية لتسهيل احتياجات الاتصالات على المدى الطويل والمنطقة المحلية.
الخصائص
* أثبتت الفعالية من خلال تصميم أنبوب فضفاض.
* قوة غير معدنية توفر قدرات استثنائية ضد الكهرومغناطيسية.
* يمتلك خصائص ميكانيكية وبيئية رائعة
* مرنة وقادرة على الانحناء مع الحفاظ على أداء جيد.
* يحتوي على قطر خارجي صغير، مما يجعله خفيف الوزن وسهل التثبيت
تفاصيل بناء الكابلات
| عدد الألياف | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| أنبوب فضفاض | المواد | PBT | قطرها | 2.8ملم | |||
| ملء الأنابيب | ماتيال | مركب ملء | |||||
| نظام حجب المياه | المواد | شريط منع الماء / هلام ملء | |||||
| عضو القوة العقلية | ماتيال | أسلاك فولاذية | الحجم | 1.4ملم | |||
| غالوس | ماتيال | PE | الحجم (ه*و) |
1.5mm*1.0mm | |||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 3.8*6.5-12 (±0.5) ملم |
سمك | 1.6±0.05ملم | ||||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل | 600N | |||||
| قصيرة الأجل | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.5 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
