| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8Y |

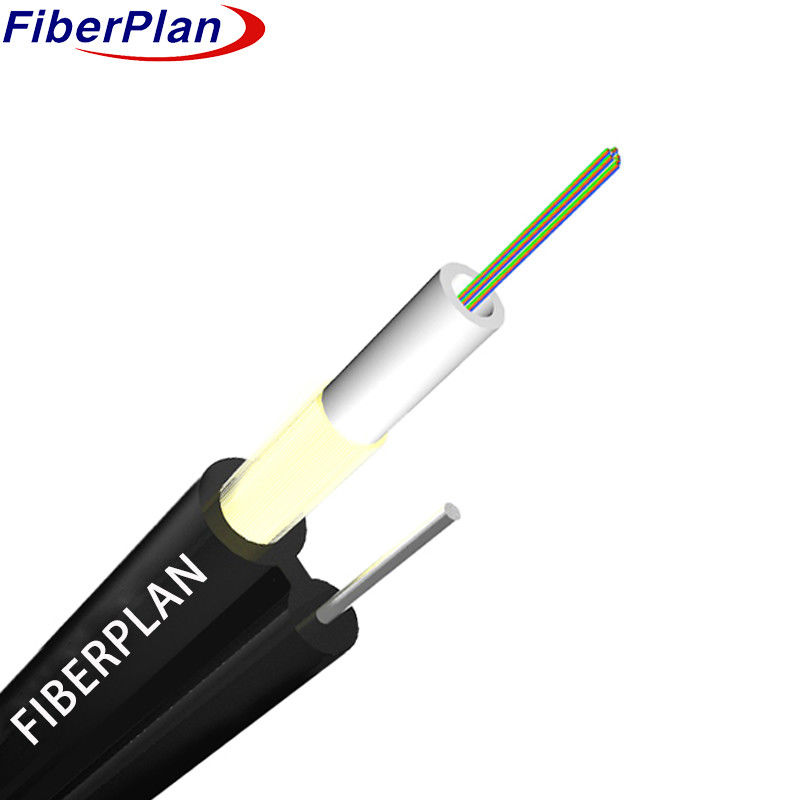

الكابل البصري GYXTC8Y مع خيط الأراميد
الوصف
الألياف موجودة داخل أنبوب فضفاض مصنوع من البلاستيك ذو القياس العالي، مليء بمادة مقاومة للماء
وبالإضافة إلى ذلك، يتم دمج الكيفلار داخل السترة الخارجية. هذا القسم الكابل، مصحوبة
الأسلاك التي تعمل كعناصر دعامة، يتم الانتهاء من مع غطاء PE لإنشاء هيكل الشكل 8.
التطبيق
هذه المواصفات تحدد المعايير الأساسية للكابل المركزي الأنبوب البصري
مصممة للتركيبات الجوية، وخاصة للاستخدام العلوي.
السمات
1 قوة غير معدنية توفر قدرات استثنائية ضد الكهرومغناطيسية.
2 يضمن تصميم أنبوب فضفاض موثوق به.
3 مقاومة ميكانيكية وبيئية ممتازة.
4 مرونة عالية وقدرات الانحناء.
5 قطر خارجي صغير وخفيف وسهل التثبيت.
6 تعزيز الكيفلر يزيد بشكل كبير من قوة الشد للأسلاك.
تفاصيل بناء الكابلات
| المواصفات | تفاصيل |
|---|---|
| عدد الألياف | من 1 إلى 12 قلب |
| مادة الأنابيب الفارغة | PBT |
| قطر الأنابيب المترابطة | 3.0 ملم ± 0.2 ملم |
| قطر سلك الفولاذ الداعم الذاتي | 1.6ملم |
| قطر الكابل العام | 4.0 ملم × 6.0 ملم |
| وزن الكابل لكل كيلومتر | 45kg/km |
لون الألياف
|
عدد الألياف الثمانية لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا |
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 12 | 4.0×60 | 45kg/km | |||||
| نطاق الحرارة | -40+70 | .... | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 700 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 1200 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -20 ~ +60 | ||||||
| درجة حرارة التخزين ((°C) | -40 ~ +70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.3 | 9.2+/-0.3 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.6 | 10.4+/-0.6 | .... | .... | .... | |
| فتحة رقمية ((NA)) | .... | .... | 0.200+/ -صفر013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على طول الألياف ونقطتها | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المعلم | الوحدة | G.652D | G.652E | G.657A1 | G.657A2 | (جي)655 |
|---|---|---|---|---|---|---|
| التقطيع | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| معامل التشتت العكسي للفارق | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| قطر النواة | μm | - | - | 50±1.0 | 62.5±25 | 50±1.0 |
| قطر الغطاء | μm | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| خطأ تركيز الطلاء/الغطاء | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| الغلاف غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| خطأ تركيز القلب/الغطاء | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| التلوين (القطر) | μm | ≤4 | ≤4 | - | - | - |
