الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S |

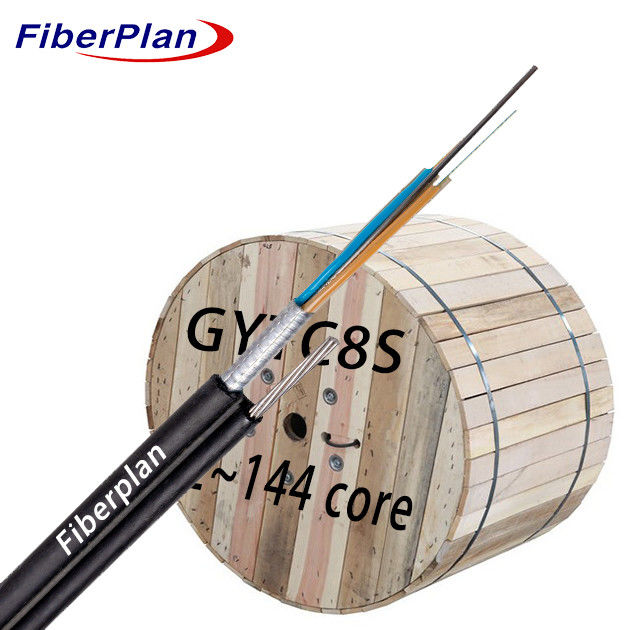

سلك الفولاذ المتعرج الشكل 8 كابل الألياف الضوئية شريط فولاذي مدرّج GYTC8S
الوصف
الألياف الضوئية موجودة داخل أنبوب بلاستيكي فضفاض ذو نطاق عالي، والذي يملأ بواحدة مقاومة للماء
في مركز النواة، يعمل سلك فولاذي كعضو في القوة المعدنية. الأنابيب، بما في ذلك
المملآت، يتم لفها حول هذا العضو القوة، وتشكيل محور الكابل المدمجة والدائرية.
هذا، يتم تطبيق PSP حول قلب الكابل. هذا الجزء من الكابل، جنبا إلى جنب مع الأسلاك المتشابكة التي تخدم
كدعم ، يتم ضمها بغطاء البولي إيثيلين (PE) ، مما يشكل هيكل الشكل 8.
مصممة لتركيبات جوية ذاتية الدعم.
التطبيق
1 مصممة للتركيبات الجوية أو الأنابيب، وتقدم خيارات نشر متنوعة.
2 مصممة خصيصا للاستخدام في الهواء الطلق، وضمان المتانة في مختلف الظروف البيئية.
3 مثالية لكل من الاتصالات الشبكة لمسافات طويلة والمنطقة المحلية، وتوفير خيارات الاتصال متعددة الاستخدامات.
السمات
1 يضمن قوة ميكانيكية ممتازة ومرونة درجة الحرارة.
2 يحتوي على أنبوب فضفاض قوي ومقاوم للهيدروليز للمزيد من القوة.
3 يحتوي على مركب خاص لملء الأنبوب، يحمي الألياف بحماية حاسمة.
تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X86 -150 |
5.4X86 -150 |
5.4X86 -150 |
5.4X98 ستة عشر5 |
5.4X108 -سابع عشر5 |
5.4X122 - 190 |
5.4X149 -22.0 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| حجب الماء النظام |
المواد | هلام ملء / شريط منع الماء | |||||
| القوة المركزية العضو |
المواد | FRP | قطرها | 1.4 ((6-48) 2.0 ((72-144) |
|||
| القوة العقلية العضو |
المواد | أسلاك فولاذية متقطعة | النوع | 1.0mm*7 | |||
| الدرع | المواد | شريط من الألومنيوم | |||||
| غالوس | المواد | PE | الحجم (ه*و) |
2.5*1.5ملم | |||
| غطاء خارج | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±1 | 125±1 | 125±1 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | |||
