4 ~ 48 Core GYTC8S Armored الشكل 8 كابل FTTH الألياف الضوئية الجوية
الوصف
في بناء الكابلات ، يتم وضع الألياف داخل أنبوب فضفاض مصنوع من بلاستيك عالي النمط ، مليء بـ
مركب مقاوم للماء، سلك فولاذي مركزي يعمل كعنصر قوة معدنية في القلب، الأنابيب
جنبا إلى جنب مع الحشوات، يتم تقطيعها حول عضو القوة لتشكيل قلب الكابل المدمجة الدائرية.
وبالمثل، يتم تطبيق غطاء البولي إيثيلين (PE) حول قلب الكابل، يرافقه أسلاك متماسكة تعمل
هذا التكوين يؤدي إلى هيكل شكل 8، مصممة خصيصا لتوفير الذات
منشآت الطيران.
التطبيق
1 مناسبة لطرق وضع الهواء والأنابيب: مصممة ليتم نشرها بفعالية باستخدام كل من الهواء والأنابيب
أساليب التثبيت، مما يوفر المرونة في التثبيت.
2 تم تبنيها للتوزيع في الهواء الطلق: مصممة لسيناريوهات التوزيع في الهواء الطلق، وضمان المرونة والأداء
في ظروف بيئية مختلفة.
3 مثالية للاتصالات الشبكية على المسافات الطويلة والمناطق المحلية: مناسبة بشكل جيد لكل من المسافات الطويلة والمحلية
الاتصالات الشبكة المنطقة، وتوفير الاتصال الموثوقة لاحتياجات الاتصالات المتنوعة.
السمات
* أداء ميكانيكي ودرجة حرارة جيدة: يظهر قوة ميكانيكية موثوقة
مقاومة التهشيش، وضمان المتانة في ظروف مختلفة.
* أنبوب فضفاض ذو قوة عالية مع مقاومة التحلل المائي: يتضمن الكابل أنبوب فضفاض ذو قوة عالية
مصممة لمقاومة التحلل المائي، مما يعزز طول عمرها وأدائها
* مركب ملء أنابيب خاص لحماية الألياف: يستخدم مركب ملء أنابيب متخصص لتوفير
الحماية الحاسمة للألياف، وتعزيز سلامتها وأدائها بشكل عام.
* مقاومة السحق والمرونة: يظهر مقاومة السحق مع الحفاظ على المرونة، مما يسمح للتنوع
في التثبيت والحماية من الضغوط الخارجية.
* غطاء PE للحماية من الأشعة فوق البنفسجية: غطاء البولي إيثيلين (PE) بمثابة طبقة واقية ، وتحمي
الكابل من الآثار الضارة للإشعاع فوق البنفسجي (UV).

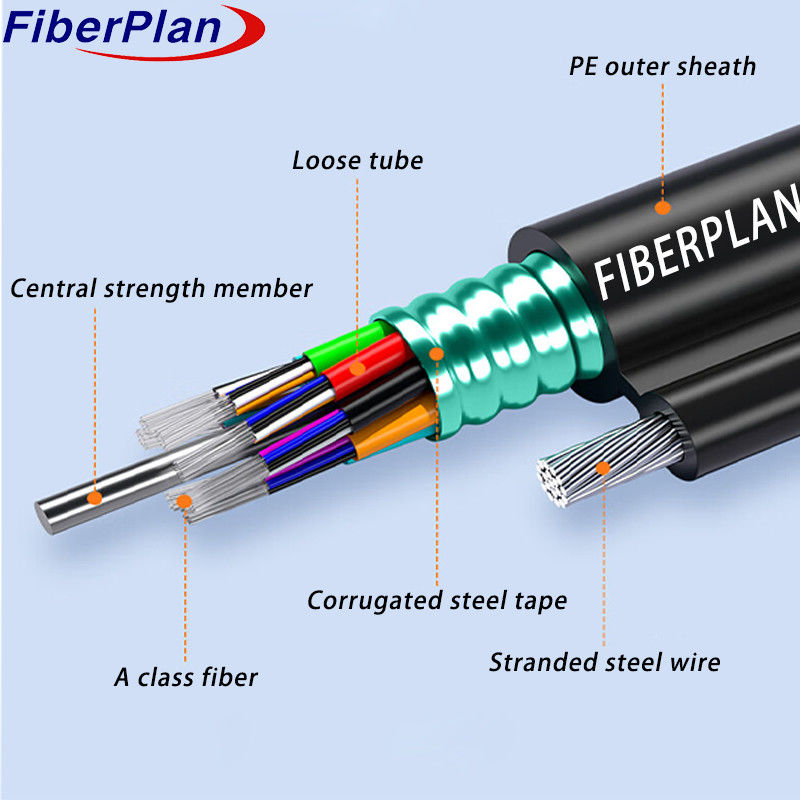

تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 1 | 2 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X86 -150 |
5.4X86 -150 |
5.4X86 -150 |
5.4X98 ستة عشر5 |
5.4X108 -سابع عشر5 |
5.4X122 - 190 |
5.4X149 -22.0 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| نظام حجب المياه | المواد | شريط منع الماء / هلام ملء | |||||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| عضو القوة المركزية | المواد | أسلاك فولاذية | الحجم | 1.4mm ((6-48) 2.0mm ((72-144) |
|||
| عضو القوة العقلية | المواد | أسلاك فولاذية متقطعة | الحجم | 1.0mm*7 | |||
| غالوس | المواد | PE | الحجم (ه*و) |
2.0*1.5ملم | |||
| الخارجي | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
