الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S53 |

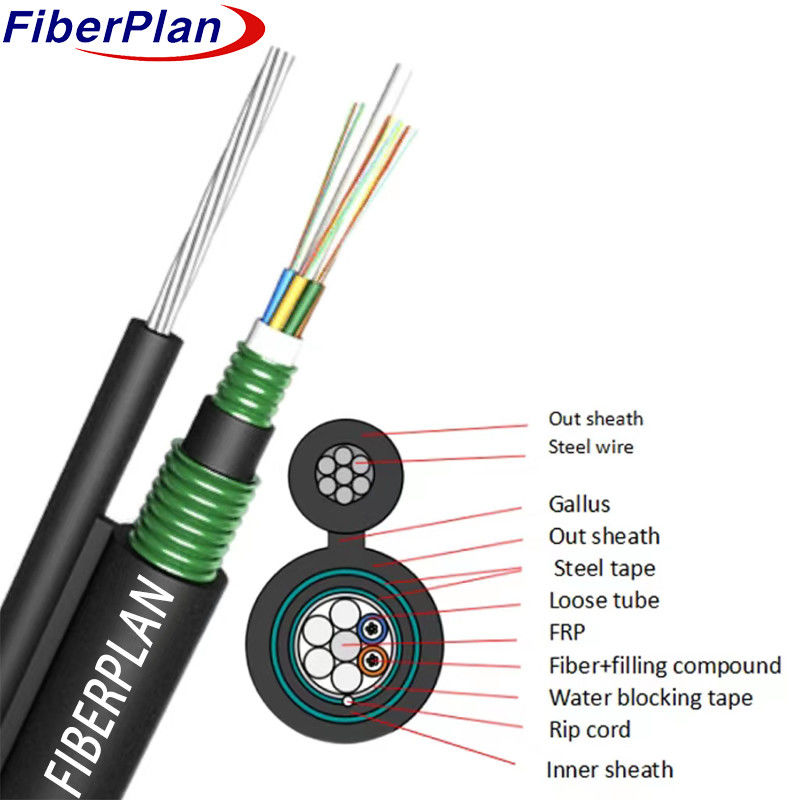

الشكل 8 كابل الألياف البصرية مزدوج السترة مزدوج الدرع GYTC8S53
الوصف
إن بناء الكابلات يتضمن ترتيب الألياف داخل أنبوب فضفاض من البلاستيك ذو النمط العالي، مليء بـ
مركب مقاوم للمياه. يعمل FRP غير المعدني كعنصر قوة مركزي في النواة.
الأنبوبات، جنبا إلى جنب مع الملئات، تشكل قلب كابل دائري مضغوط حول عنصر القوة. بعد ذلك،
يتم تطبيق شريط فولاذ مغلف، ويتم إضافة غطاء داخلي.
هذا القسم، مع وجود أسلاك متماسكة كجزء دعم،
ثم يتم إكماله مع غطاء البولي إيثيلين (PE) ، مما يخلق هيكل الشكل 8.
مصممة من أجل المنشآت الجوية ذاتية الدعم، مما يضمن المتانة والوظيفة في ظروف مختلفة.
التطبيق
* مناسبة بشكل جيد لأنظمة نقل الطاقة الجذعية، وضمان توزيع الطاقة بكفاءة وموثوقية
المسافات الطويلة
* مثالية للتنفيذ في شبكات الوصول والشبكات المحلية الموجودة في المناطق ذات مستويات عالية من الكهرباء
التداخل المغناطيسي، مما يوفر اتصال قوي ومقاوم للتداخل.
السمات
* يظهر مرونة ممتازة وأداء الانحناء، والتكيف بسهولة مع ظروف التثبيت المختلفة.
يحتوي على قطر خارجي صغير وتصميم خفيف الوزن، مما يسهل التثبيت السهل والمريح.
* يضمن ملء 100% من محور الكابل، وتوفير حماية شاملة ودعم للألياف الضوئية
داخل الكابل
تفاصيل الهيكل
| عدد الألياف | 24F | ||||||
| ألياف SM | نوع الألياف | G652D | مركزية النواة خطأ |
≤0.3um | |||
| الـ MFD | 8.6 ¥9.8 أم | التغطية غير دائرية |
≤0.7% | ||||
| قطر الغطاء | 124.8±0.5mm | الألياف الملونة | الطيف القياسي | ||||
| عازل فضفاض | المواد | PBT | اللون | الأزرق الأبيض الأصفر | |||
| قطرها | 1.75±0.05ملم | سمك | 0.35±0.05ملم | ||||
| عصا الحشوة | المواد | PP | اللون | الأبيض | |||
| قطرها | 1.65 | كمية | 4 | ||||
| عضو قوة | قطرها | أسلاك الفولاذ الساطعة | قطرها | Φ1.85 | |||
| نظام حجب المياه | المواد | شريط منع الماء | |||||
| الغطاء الداخلي | المواد | شريط من الفولاذ | اللون | أسود | |||
| قطرها | 7.8±0.2 ملم | سمك | 0.8±0.1ملم | ||||
| الحبل الممزق | المواصفات | الأبيض 1110D*2 | كمية | 1 | |||
| غالوس | المواد | أسلاك من الفولاذ الساطع | المواصفات | 1.0*7-3.0ملم | |||
| غطاء خارج | المواد | شريط من الفولاذ | اللون | أسود | |||
| قطرها | 6.0±0.2*11.9±0.5 -19.7±0.5 |
سمك | 1.6±0.2 | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى القصير | 6000N | |||||
| على المدى الطويل ((N) | 2000N | ||||||
| حمولة السحق | على المدى القصير | 3000N/100mm | |||||
| على المدى الطويل ((N) | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| الحرارة | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±1 | 125±1 | 125±1 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | |||
