كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | لطيف |

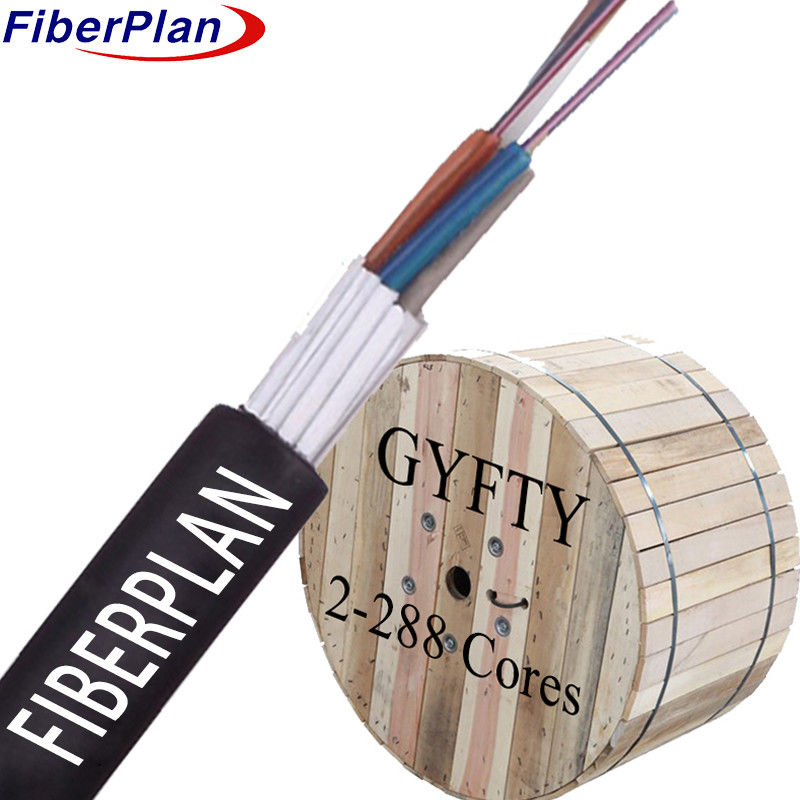

كابلات الألياف البصرية من البلاستيك ذات القوة العالية
الوصف
يستخدم هذا الكابل الألياف البصرية تصميمًا وقائيًا: يتم حماية الألياف البصرية الحساسة داخل كابل مرن ،
أنبوب متين مصنوع من بلاستيك عالي القوة مليء بمكونات خاصة مقاومة للماء
هذه الأنابيب تحمي ضد الرطوبة، وضمان نقل البصرية دون انقطاع حتى في الظروف السيئة
تتصرف نواة بلاستيكية معززة بالألياف (FRP) كعمود الفقري للكابل ، وتوفر قوة بدون
حول هذه النواة، أنابيب متماسكة بشكل ضيق والملءات تشكل قلباً دائريّاً قوياً.
يتم ضمان حمايتها من تسلل المياه عن طريق تغليف قلب الكابل بشريط منع الماء.
مغطى في غلاف من البولي إيثيلين (PE) ، هذا الكابل محصن ضد العناصر الخارجية،
لضمان نقل البيانات الموثوق به في مختلف الظروف البيئية.
التطبيق
1 التوزيع في الهواء الطلق التكيف: مصممة للتوزيع في الهواء الطلق، تصميم هذا الكابل
الظروف الجوية والعوامل البيئية، وضمان نقل البيانات الموثوق بها في البيئة الخارجية.
2 ناقل الطاقة: بنيته القوية وقدرته على التعامل مع تطبيقات عالية الطاقة
وهو خيار فعال لنظم نقل الطاقة في الشبكات الواسعة.
3 بيئات عالية التداخل الكهرومغناطيسي: في الأماكن المعرضة للتداخل الكهرومغناطيسي، مثل
حيث أن هذه الكابلات هي الخيار المثالي للوصول والشبكات المحلية.
من خلال ضمان نقل البيانات المستقر والمتواصل في بيئة صعبة
إضافات.
الخصائص
1 القوة الميكانيكية ومرونة درجة الحرارة: يضمن وظيفة موثوقة عبر اختلافات درجة الحرارة
و تظهر مرونة ميكانيكية رائعة
2 أنبوب فضفاض مقاوم للهيدروليز: متين وقوي، مقاوم للهيدروليز لتحقيق أداء طويل
في ظروف رطبة
3 الحماية المتخصصة للألياف: يحمي مركب ملء الأنابيب المتخصص الألياف المغلقة بفعالية.
4 مقاومة السحق والمرونة: يوازن المقاومة ضد الضغط مع الاحتفاظ بالمرونة
المنشآت
5 حماية خارجية محسنة: مركب الامتلاء داخل الأنابيب المفتوحة يعزز الدفاع ضد البيئة
العوامل الحديدية، مما يعزز المتانة والموثوقية العامة.
تفاصيل الهيكل
| عدد الألياف | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| عدد الأنابيب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| عدد عصى الحشو | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر الخروج الاسمي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| سمك السترة (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | ||||
| عصا الحشوة | المواد | PP | اللون | أسود | ||||
| ملء الأنابيب | المواد | مركب ملء | ||||||
| عضو القوة المركزية | المواد | FRP | قطرها | 1.4mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| طبقة | PE (لـ 96F-144F فقط) | |||||||
| نظام حجب الماء | المواد | شريط منع الماء | ||||||
| الحبل الممزق | النوع | 1110*2 | ||||||
| غطاء خارج | المواد | الـ MDPE | اللون | أسود | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | ||||||
| على المدى القصير | 1500N | |||||||
| حمولة السحق | المدى الطويل (N/100mm) | 300N/100mm | ||||||
| المدى القصير (N/100mm) | 1000N/100mm | |||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | ||||||
| الستاتيكية (ملم) | 10D | |||||||
| درجة حرارة التخزين | -20 درجة مئوية+70 درجة مئوية | |||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | |||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | امم | 125±0.5 | 125± 0.5 | 125± 0.5 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | ||||
