| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW53 |

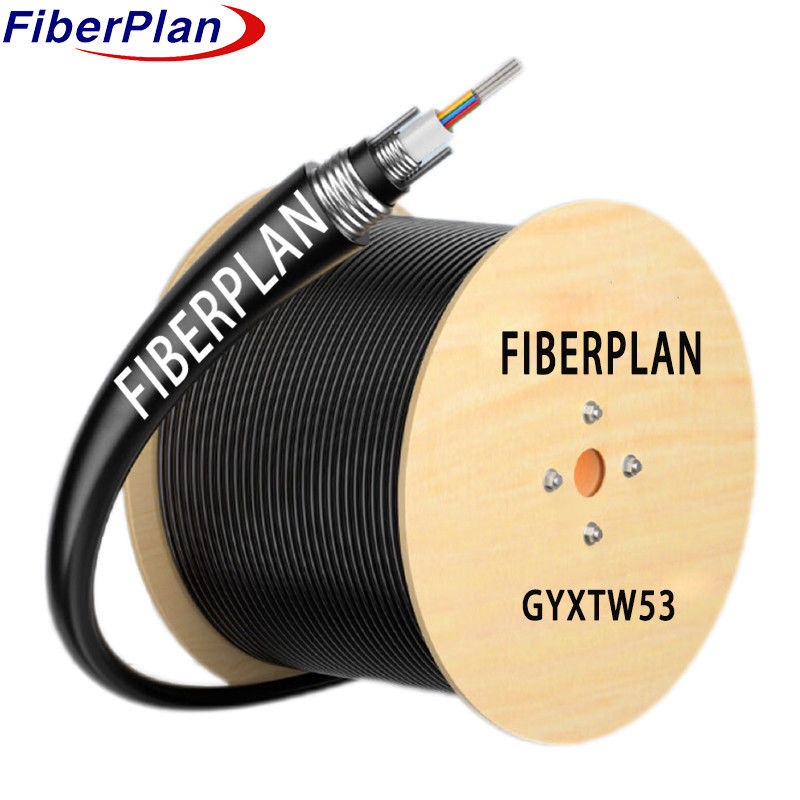

شريط فولاذي مزدوج مدرّج بمقارنة أنبوب واحد
الوصف
يتم ترتيب الألياف الضوئية داخل أنبوب فضفاض مصنوع من البلاستيك ذو النمط العالي
مليئة بمجمع مقاوم للماء. يتم تغطية الأنبوب بطبقة من شريط الفولاذ المموج، و
يتم إدخال مادة منع المياه بين شريط الفولاذ المموج والأنبوب الفضفاض للحفاظ على
هيكل الكابلات المدمجة والصلبة. يتم وضع أسلاك الفولاذ المتوازية على جانبي الشريط الفولاذي
لتحقيق قوة إضافية. يتم إنهاء الكابل بغطاء البولي إيثيلين (PE) ، مما يوفر حماية شاملة
والعزل
التطبيق
* تم تصميم هذا الكابل خصيصًا للتوزيع في الهواء الطلق ، وهو مناسب بشكل جيد لظروف بيئية مختلفة.
* متعددة الاستخدامات ، وهي مناسبة لتركيبها عن طريق الطيران ، القناة ، وطرق الدفن ، مما يوفر المرونة
في الانتشار.
* لتلبية احتياجات الاتصالات على المدى الطويل والمنطقة المحلية، يوفر هذا الكابل
حل لمتطلبات الاتصال المتنوعة.
الخصائص
* يحتوي على عضو موازي من الأسلاك الفولاذية وملء لحماية ألياف الأنابيب ، هذا الكابل مدرع بشريط فولاذي
لتحسين المتانة.
* مع إظهار أداء ميكانيكي وبيئي ممتاز، يضمن الموثوقية في الظروف الصعبة.
* مع هيكل مضغوط وتصميم خفيف الوزن ، هذا الكابل يوفر العملية دون المساس في القوة.
* التثبيت مريح، والتشغيل بسيط، مما يجعلها خيار فعال لمختلف التطبيقات.
تفاصيل بناء الكابلات
| عدد الألياف | 2C-24C | ||||||
| عضو قوة | المواد | أسلاك الفولاذ | قطرها | 0.8ملم | |||
| أنبوب فضفاض | المواد | PBT | قطرها | 2-16نواة | 2.2ملم | ||
| 18-24قلب | 2.8ملم | ||||||
| ملء الأنابيب | ماتيال | مركب ملء | |||||
| نظام حجب المياه | ماتيال | شريط منع الماء | |||||
| الغطاء الداخلي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 7.6±0.1ملم | سمك | 1.5±0.2ملم | ||||
| الغطاء الخارجي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 12.2±0.3ملم | سمك | 1.7±0.2 ملم | ||||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 500N/mm | |||||
| على المدى القصير | 1500N/mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| قطر الغطاء | امم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
