كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | جيفتزي |

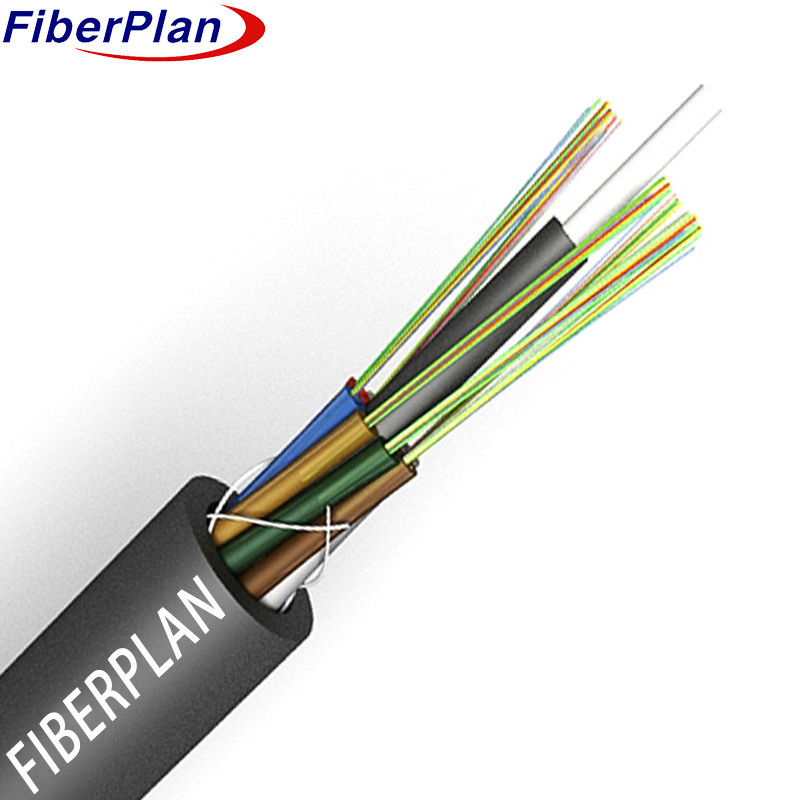

كابلات الألياف الضوئية غير المدرعة المقاومة للحريق
الوصف
إن بناء الكابلات يتضمن وضع الألياف داخل أنبوب بلاستيكي فضفاض عالي النطاق، والذي يتم ملؤه بعد ذلك
مع مركب مقاوم للمياه في مركز النواة، يُعمل بلاستيك مضخم بالألياف (FRP) كمسدس غير معدني
حول هذا العضو قوة، والأنابيب والملءات هي المتشابكة لتشكيل
بعد أن يتم ملء قلب الكابل بالمركب لحماية المياه ، يتم إكمال الكابل
غطاء الـ (بي إي)
التطبيق
1 مثالي لتوزيعه في الهواء الطلق.
2 مناسبة لأنظمة نقل الطاقة بالجذع.
3 قابلة للتطبيق في شبكات الوصول والشبكات المحلية، وخاصة في المناطق ذات التداخل الكهرومغناطيسي العالي.
السمات
1 يظهر أداء ميكانيكي ودرجة حرارة قوية.
2 يستخدم أنبوب فضفاض قوي ومقاوم للهيدروليز.
3 يستخدم مركب خاص لملء الأنابيب لضمان حماية الألياف الحيوية.
4 يظهر مقاومة السحق والمرونة.
5 يملأ جوهر الكابل بالكامل مع مركب التعبئة.
تفاصيل الهيكل
| المواصفات | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| عدد الألياف | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| رقم الأنبوب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| رقم عصا التعبئة | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنابيب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| الاسم: القطر الخارجي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| اسم سمك السترة (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| مادة الأنابيب الفارغة | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| لون أنبوب فضفاض | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي |
| مادة العضو القوي المركزي | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| قطر عضو القوة المركزية | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 2 ملم (72-144F) | 2 ملم (72-144F) | 2 ملم (72-144F) |
| طبقة | - | - | - | - | - | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) |
| مادة عصا الحشو | PP | PP | PP | PP | PP | - | - | - |
| لون عصا الحشو | أسود | أسود | أسود | أسود | أسود | - | - | - |
| مواد نظام حجب المياه | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء |
| مواد الغلاف الخارجي | PE | PE | PE | PE | PE | PE | PE | PE |
| لون الغطاء الخارجي | أسود | أسود | أسود | أسود | أسود | أسود | أسود |
الأداء الميكانيكي والبيئي
| الممتلكات | على المدى الطويل | قصيرة الأجل |
|---|---|---|
| قوة الشد | 600N | 1500N |
| حمولة السحق | 300N/100mm | 1000N/100mm |
| نصف قطر الانحناء | الديناميكية: 20D | ثابت: 10D |
| مواصفات الحرارة | تخزين: -20°C إلى +70°C | التثبيت: -10°C إلى +60°C |
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 |
|---|---|---|---|---|
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 |
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| قطر الغطاء | امم | 125±0.5 | 125±0.5 | 125±0.5 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 |
