كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | 53 |

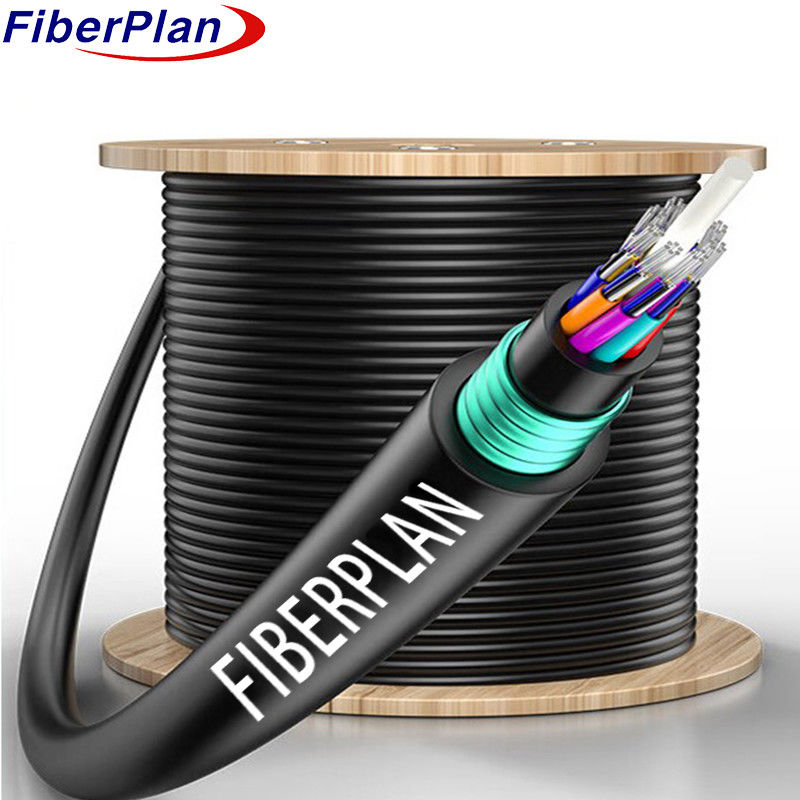

القبور المباشر GYFTY53 قناة 6 خيط مرسح كابل الألياف البصرية مضاد للقوارض
الوصف
يتكون تصميم الكابل من ألياف مدعومة داخل أنبوب مرن مصنوع من البلاستيك عالي القوة، مليء
مركب مقاوم للمياه في جوهرها، وهو بلاستيك معزز بالألياف (FRP)
ن (PE) لعدد أعلى من الألياف، بمثابة عضو قوة كهربائية.
يتم تعبئة الحشوات لتشكيل قلب دائري مضغوط. للحماية من دخول المياه، يتم ملء قلب الكابل
مع شريط منع الماء ومغطى بغطاء داخلي رقيق من PE. بعد ذلك يتم وضع طبقة PSP على طول
يتم تطبيقها على الغلاف الداخلي، وتكملة الكابل مع الغلاف الخارجي الوقائي PE.
التطبيق
★ تم بناؤه للتوزيع في الهواء الطلق والدفن المباشر ، مما يضمن المرونة في بيئات مختلفة.
★ تم تحسينها لنظم نقل الطاقة الجذعية ، مما يعزز كفاءة نقل الطاقة.
★ مثالية للوصول والشبكات المحلية في المناطق ذات التداخل الكهرومغناطيسي العالي ، وضمان الاتصال الموثوق به في الإعدادات الصعبة.
الخصائص
★ خصائص ميكانيكية قوية ومرونة لدرجات حرارة مختلفة
★ تصميم أنابيب فضفاضة عالية القوة مقاومة للهيدروليز
★ مركب خاص لملء الأنابيب لحماية الألياف الحيوية
★ المقاومة المتوازنة للصدع والمرونة للاستخدام المتعدد الاستخدامات.
★ ملء محور الكابل بالكامل مع مركب ملء أنبوب فضفاض
★ طبقة PSP تعزز مقاومة الرطوبة، وتعزز الحماية الشاملة.
تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
