كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | جيفتزي |

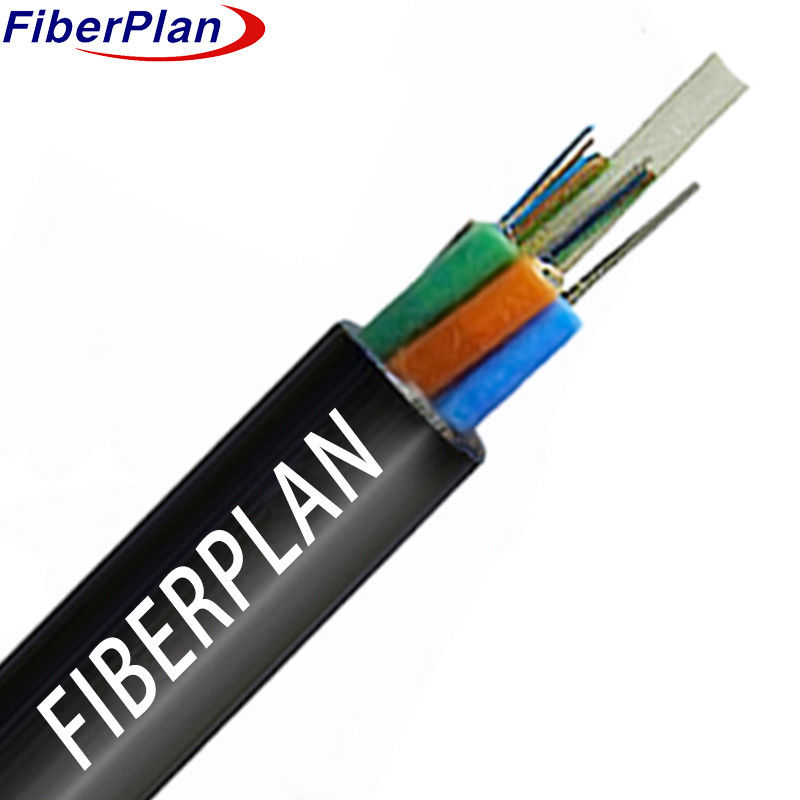

عازل الحريق في الهواء الطلق غير المدرع GYFTZY
الوصف
يتضمن هذا الترتيب وضع الألياف داخل أنبوب بلاستيكي فضفاض ذو قدرة عالية، مليء بجهاز مقاوم للماء
مركب. مكون أساسي، الألياف المعززة البلاستيك (FRP) ، بمثابة قوة غير معدنية
عضو موضع في النواة. حول هذا العضو قوة، والأنابيب والملئات متماسكة لتشكيل
للوقاية من دخول المياه، تم تعبئة قلب الكابل بمحافظة
في النهاية، يتم تغطية الكابل بغطاء PE، مما يكمل التجميع.
التطبيق
☆ مثالية لشبكات التوزيع في الهواء الطلق.
☆ مناسبة جداً لنظم نقل الطاقة
☆ موثوق بها لشبكات الوصول والشبكات المحلية في المناطق ذات التداخل الكهرومغناطيسي العالي.
السمات
☆ أداء ميكانيكي ودرجة حرارة ممتاز
☆ أنبوب فضفاض عالي القوة مع مقاومة التحلل المائي.
☆ مركب ملء الأنابيب المتخصص يضمن حماية الألياف الحيوية.
☆ المقاومة المتفوقة للصدع والمرونة.
☆ ملء كامل للأساس الكابل مع مركب ملء الأنابيب.
تفاصيل الهيكل
| المواصفات | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| عدد الألياف | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| رقم الأنبوب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| رقم عصا التعبئة | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنابيب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| الاسم: القطر الخارجي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| اسم سمك السترة (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| مادة الأنابيب الفارغة | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| لون أنبوب فضفاض | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي |
| مادة العضو القوي المركزي | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| قطر عضو القوة المركزية | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 2 ملم (72-144F) | 2 ملم (72-144F) | 2 ملم (72-144F) |
| طبقة | - | - | - | - | - | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) |
| مادة عصا الحشو | PP | PP | PP | PP | PP | - | - | - |
| لون عصا الحشو | أسود | أسود | أسود | أسود | أسود | - | - | - |
| مواد نظام حجب المياه | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء |
| مواد الغلاف الخارجي | PE | PE | PE | PE | PE | PE | PE | PE |
| لون الغطاء الخارجي | أسود | أسود | أسود | أسود | أسود | أسود | أسود |
الأداء الميكانيكي والبيئي
| الممتلكات | على المدى الطويل | قصيرة الأجل |
|---|---|---|
| قوة الشد | 600N | 1500N |
| حمولة السحق | 300N/100mm | 1000N/100mm |
| نصف قطر الانحناء | الديناميكية: 20D | ثابت: 10D |
| مواصفات الحرارة | تخزين: -20°C إلى +70°C | التثبيت: -10°C إلى +60°C |
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 |
|---|---|---|---|---|
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 |
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| قطر الغطاء | امم | 125±1 | 125±1 | 125±1 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 |
