كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | جيكستس |

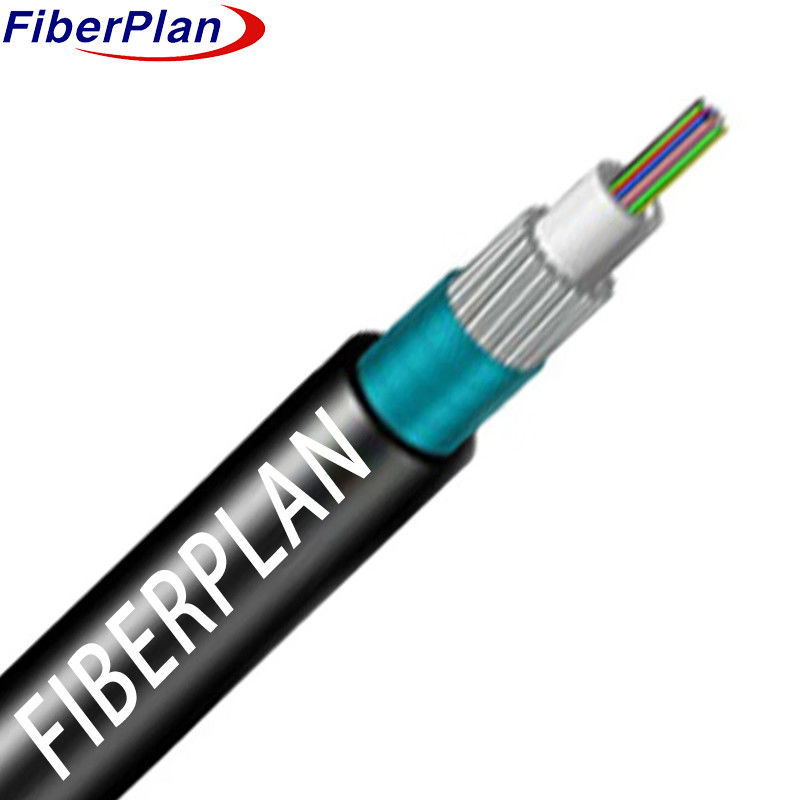

كابلات الألياف البصرية المقاومة للصدع في الهواء الطلق
الوصف
يحتوي تصميم هذا الكابل على ألياف بصرية محاطة في أنابيب بلاستيكية مرنة مليئة بمكونات مقاومة للماء.
لتعزيز الحماية ، يتم حماية هذه الأنابيب بخيط زجاجي منع الماء
الشريط الفولاذ المموج. يتضمن الكابل سلاسل الشق لسهولة الوصول ويتباهى بطبقة خارجية من الصلبة
HDPE (البولي إيثيلين عالي الكثافة) للمزيد من القوة والمرونة.
التطبيق
1 قابلية التكيف في الهواء الطلق: مصممة للتوزيع في الهواء الطلق، تتفوق في مختلف الظروف الجوية، وضمان
أداء موثوق به في الخارج.
2 التثبيت متعدد الاستخدامات: مناسبة لأساليب وضع الطائرات والأنابيب ، مما يوفر مرونة في النشر
سيناريوهات مختلفة.
3 تنوع الاتصالات: يدعم احتياجات الاتصالات على المسافات الطويلة وشبكة المنطقة المحلية
إعدادات، تستوعب تطبيقات شبكة متنوعة عبر مسافات مختلفة.
الخصائص
1 موثوقية ميكانيكية ودرجة حرارة: يظهر أداء ثابت عبر درجات حرارة مختلفة
ومستويات الإجهاد الميكانيكي، وضمان الموثوقية.
2 الأنبوب المقاوم للهيدروليز عالية القوة: يوفر المتانة والقوة، مقاومة للهيدروليز لفترات طويلة
استخدامها في ظروف رطبة.
3 حماية الألياف الحاسمة: مركب ملء الأنابيب المتخصص يحمي الألياف المغلقة بفعالية،
حماية ضرورية.
4 مقاومة السحق والمرونة: يحافظ على التوازن بين مقاومة الضغط والمرونة لمتنوعة
التثبيت
5 حماية الأشعة فوق البنفسجية مع غطاء PE: يحافظ على سلامة الهيكل عن طريق حماية الكابل من الأشعة فوق البنفسجية
باستخدام غطاء الـ PE.
6 تصميم ملء شامل: يضمن حماية شاملة ضد العناصر البيئية في جميع أنحاء المنطقة
الكابل، والذي يتحقق عن طريق ملء المركبات في كل من الأنابيب المفتوحة والقلب الكامل للكابل.
تفاصيل الهيكل
| عدد الألياف | 6-24C | ||||||
| أنبوب فضفاض | المواد | PBT | اللون | الأبيض | |||
| قطرها | 2.9±0.05mm (6-12C) | سمك | 0.4±0.05mm (6-12C) | ||||
| 3.5±0.05mm (24C) | 0.5±0.05mm (24C) | ||||||
| الخيوط | المواد | خيط زجاجي مسدود للماء | كمية | 20 خيط | |||
| الحبال الممزقة | كمية | (1110*2) *2 | اللون | الأبيض | |||
| الدرع | المواد | شرائط الصلب المموجة | قطرها | 0.21*20ملم | |||
| غطاء خارج | المواد | HDPE | اللون | أسود | |||
| قطرها | 7.4±0.1mm (6-12C) | سمك | 1.1-1.4mm (6-12C) | ||||
| 8.5±0.2mm (24C) | 1.4±0.1mm (24C) | ||||||
| الوزن الصافي | 48±5kg/km | ||||||
الأداء الميكانيكي والبيئي
| قوة السحب | (ماكس) | 2000N | |||||
| حمولة السحق | (ماكس) | 2000N/100mm | |||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التخزين | -50 درجة مئوية+70 درجة مئوية | ||||||
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | |||
