كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | لطيف |

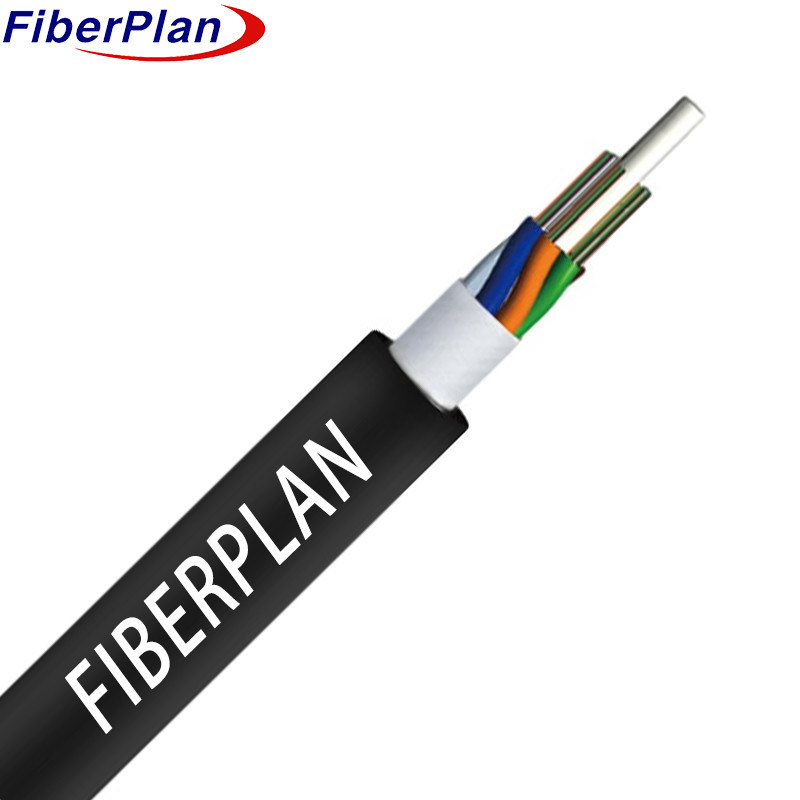

كابلات الألياف الضوئية غير المدرعة هدية مع شريط منع الماء
الوصف
تجلس مجموعة من الألياف داخل أنبوب مرن مصنوع من بلاستيك صلب. تمتلئ هذه الأنابيب بمادة
داخل القلب، هناك قطعة قوية غير معدنية تسمى "البلاستيك المقوى بالألياف"
الأنبوبات والملئات ملفوفة حول هذه القطعة المركزية القوية لتشكيل قلب مستدير ضيق
خارج، يتم تغطية النواة بشريط مقاوم للماء، وأخيرا يتم تغطية الكابل بأكمله في غطاء PE
الحماية.
التطبيق
1 مناسبة للتوزيع في الهواء الطلق.
2 مصممة لأنظمة نقل الطاقة بالجذع.
3 مثالية لشبكات الوصول والشبكات المحلية في المناطق ذات التداخل الكهرومغناطيسي العالي.
الخصائص
1 يظهر مرونة ميكانيكية قوية ويتعامل مع تغيرات درجة الحرارة بفعالية.
2 يحتوي على أنبوب فضفاض عالي القوة ومقاوم للهيدروليز.
3 يستخدم مركب خاص لملء الأنبوب لتوفير حماية حاسمة للألياف.
4 يظهر مقاومة للصدع مع الحفاظ على المرونة.
5 يستخدم مركب ملء للأنبوب الفارغ لضمان حماية إضافية.
تفاصيل الهيكل
| عدد الألياف | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| عدد الأنابيب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| عدد عصى الحشو | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر الخروج الاسمي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| سمك السترة (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | ||||
| عصا الحشوة | المواد | PP | اللون | أسود | ||||
| ملء الأنابيب | المواد | مركب ملء | ||||||
| عضو القوة المركزية | المواد | FRP | قطرها | 1.5 ملم (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| طبقة | PE (لـ 96C-144C فقط) | |||||||
| نظام حجب الماء | المواد | شريط منع الماء | ||||||
| الحبل الممزق | النوع | 1110*2 | ||||||
| غطاء خارج | المواد | الـ MDPE | اللون | أسود | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | ||||||
| على المدى القصير | 1500N | |||||||
| حمولة السحق | المدى الطويل (N/100mm) | 300N/100mm | ||||||
| المدى القصير (N/100mm) | 1000N/100mm | |||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | ||||||
| الستاتيكية (ملم) | 10D | |||||||
| درجة حرارة التخزين | -20 درجة مئوية+70 درجة مئوية | |||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | |||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | امم | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | ||||
