كل الكابلات الكهربائية ذاتية الدعم
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |

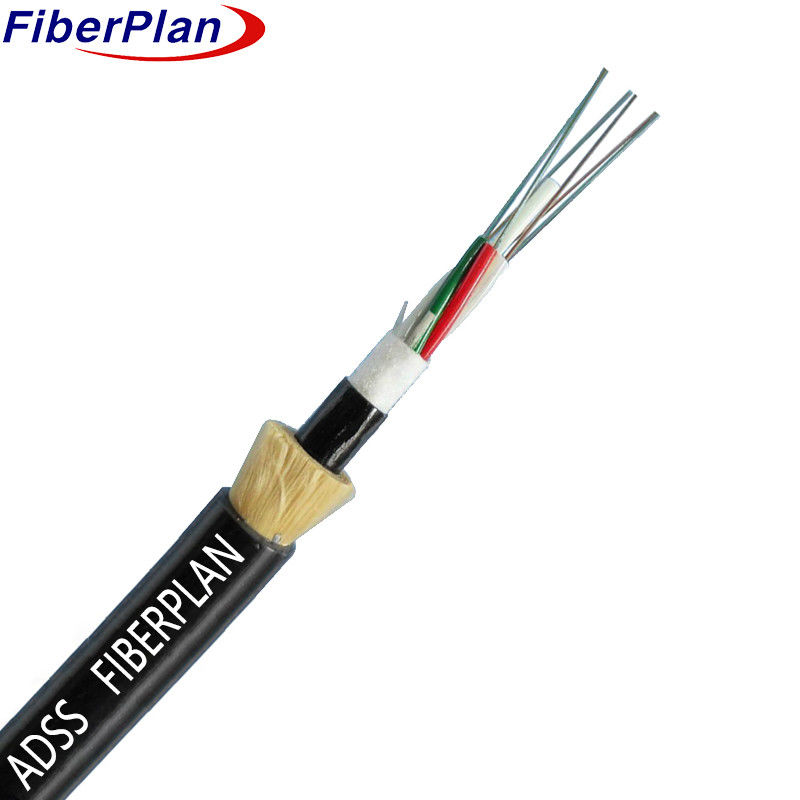

كل الكابلات الكهربائية ذاتية الدعم ADSS الألياف البصرية
الوصف
تصميم الكابل يتضمن أنابيب بلاستيكية عالية النمطية تحتوي على الألياف، مليئة بمادة مقاومة للماء
إضافة طبقة إضافية من الحماية، كيفلار يلف حول هذا التجميع.
والبنية المدمجة، مادة منع الماء تفصل خيط الكيفلار عن الأنبوب المفتوح.
يتم تغطية الكابل في غلاف من البولي إيثيلين (PE) ، مما يوفر الدفاع ضد العناصر الخارجية.
التطبيق
هذه المواصفات تحدد الشروط المسبقة الشاملة لـ Single Jacket All-Dielectric Self-Supporting (ADSS)
كابل مصمم لتركيبات الهواء أو القنوات.
السمات
1 أداء ميكانيكي موثوق به في درجات حرارة مختلفة.
2 مقاوم للهيدروليز، أنبوب فضفاض ذو قوة عالية من أجل المتانة.
3 مركب خاص لملء الأنابيب لحماية الألياف الحيوية
4 توازن مقاومة السحق مع المرونة للتثبيت متعددة الاستخدامات.
5 قوة سحب متزايدة من خلال أسلاك فولاذية موازية.
6 تصميم صغير وخفيف الوزن لسهولة وسهولة التثبيت.
تفاصيل بناء الكابلات
| عدد الألياف | 2-144البر | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.1ملم±0.2ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 1.8ملم±0.1ملم | |||||||
| الخيوط | خيوط دوبون كيلفر (7 قطع) | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 9~11.0ملم±0.3ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| وزن الكابلات لكل كم | 65kg/km | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| السماكة | 1.5~2.0mm±0.2mm | |||||||
| وزن الكابلات لكل كم | 105kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| طول الموجة λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.4 | 10.4±0.4 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤3 | ≤3 | .... | .... | .... | |
