الألياف البصرية الجودة الجيدة ADSS أحادي الوضع الخيوط الأراميد كابلات الألياف البصرية
الوصف

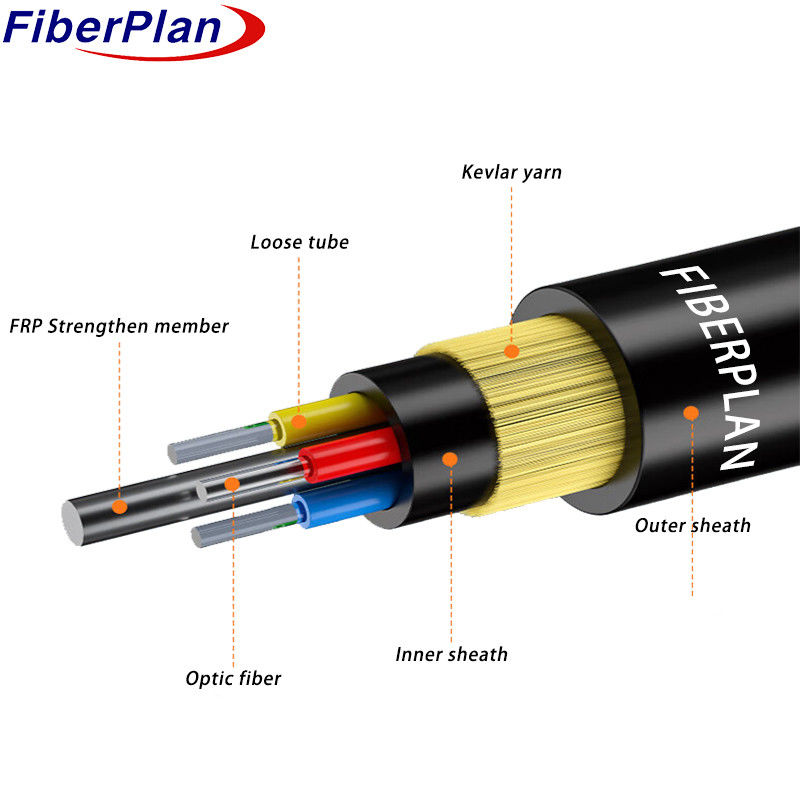

يستخدم كابل ADSS (All-Dielectric Self-Supporting) أشرطة أنابيب فضفاضة مع ألياف موجهة داخل
أنابيب بلاستيكية عالية النطاق مليئة بمكون مقاوم للماء. هذه الأنابيب، جنبا إلى جنب مع الملئات،
عنصر قوة مركزي غير معدني مصنوع من FRP (البلاستيك المعزز بالألياف) ، يشكل دائرية مضغوطة
بعد ملء قلب الكابل بمكونات، يتم تغطيته بغطاء داخلي رقيق من البولي إيثيلين (PE).
بعد ذلك، تقوم طبقة من الخيوط الأراميدية بتعزيز الغطاء الداخلي كعنصر قوة.
يتم استكمال الكابل إما بواحة خارجية من البولي إيثيلين (PE) أو مضادة للتتبع (AT).
التطبيق
1 تصميم كابلات ADSS يدمج ظروف الوقت الحقيقي لخطوط الطاقة الجوية.
يتم استخدام الغطاء الخارجي 2 PE لخطوط الكهرباء تحت 110kV ، في حين يتم استخدام الغطاء الخارجي AT ل 110kV و أعلى.
3 التصميم المحدد لكمية الأراميد وعملية الشبكة يلبي متطلبات امتداد متنوعة بشكل فعال.
السمات
1 يسمح بالتركيب دون الحاجة إلى إيقاف التيار الكهربائي.
2 خفيفة الوزن وقليلة القطر، مما يقلل من الضغط من الجليد والرياح والبرج والحملات الظهر.
3 مصممة لعمر 30 سنة.
4 يظهر قوة سحب قوية ومرونة الحرارة لأداء موثوق به.
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.1ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 11±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 11±0.3 ملم | 120±4kg/km | |||||
| 72 جوهر | 12±0.3 ملم | 140±4kg/km | |||||
| 96نواة | 13.5±0.2ملم | 170±5kg/km | |||||
| 144نواة | 14.5±0.2ملم | 200±5kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 37KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
