| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |

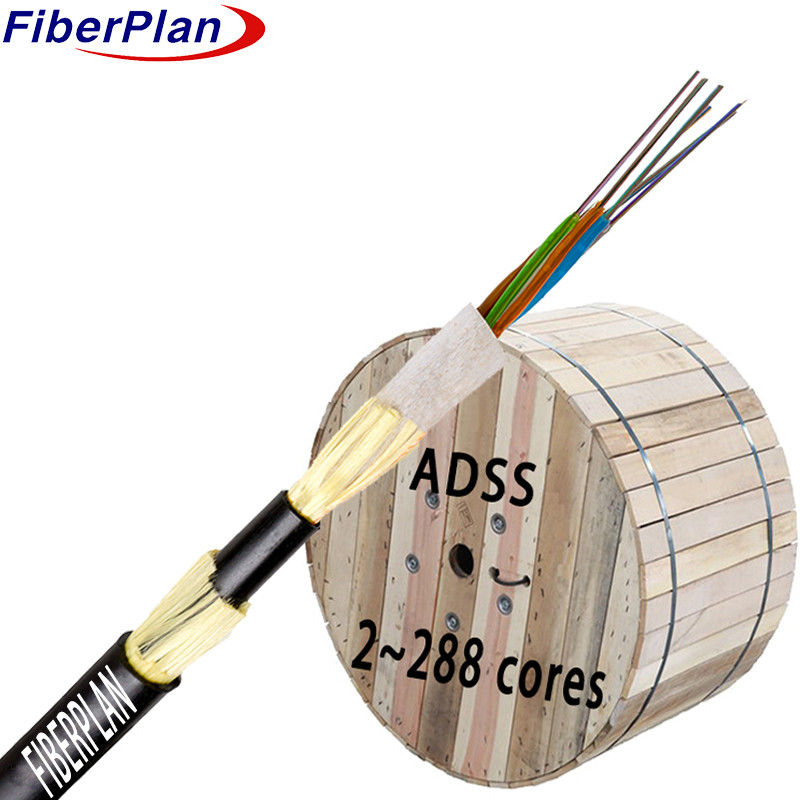

كابلات الألياف البصرية ذات القوة العالية
الوصف
تم تصميم كابل ADSS (All-Dielectric Self-Supporting) مع الأخذ بعين الاعتبار الصلابة.
محاطة في أنابيب بلاستيكية عالية النطاق قوية، محمية بشكل إضافي بواسطة مركب مقاوم للماء.
أنابيب، جنبا إلى جنب مع ملء، تحيط بمركز من البلاستيك المعزز بالألياف (FRP) ، مما يخلق دائرية قوية ومدمجة
تشكيل. مركب إضافي يعزز الهيكل، تليها البولي إيثيلين رقيقة (PE) الداخلية
لحماية القلب. لتعزيز الجمعية، الخيوط الأراميد تنسج على الغطاء الداخلي، وتعزيز
قوة السحب. يكتمل الكابل بغطاء خارجي، متوفر في مادة PE أو Anti-Tracking (AT)
توفير الدفاع الشامل ضد العوامل البيئية، وضمان المتانة والموثوقية
لشبكات الاتصالات.
التطبيق
1 النظر في الجهد: تصميمات كابلات ADSS مصممة لتتناسب مع مستويات الجهد في خطوط الطاقة العلوية.
خطوط تعمل تحت 110kV ، يتم اختيار غطاء البولي إيثيلين (PE) الخارجي ، مما يوفر حماية كافية
والعزل للبيئات ذات الجهد المنخفض.
2 مقاومة الجهد العالي: خطوط الكهرباء المسجلة عند 110kV أو أعلى تتطلب غطاءً خارجيًا مضادًا للتتبع (AT) في
تصاميم كابلات ADSS. تم اختيار هذه المادة خصيصا لقدرتها على تقديم عزل أعلى
تتحمل بيئات الجهد العالي بفعالية.
3 تخصيص الأراميد: يتم تحديد كمية وطريقة ربط خيوط الأراميد داخل كابلات ADSS
وقد تم تخصيصها خصيصاً لتتناسب مع امتدادات مختلفة بين القطبين أو الدعم على طول خطوط الكهرباء.
يضمن قوة الكابل ومرونته على مسافات مختلفة، وتلبية متطلبات التثبيت المحددة.
4 تحسين الأداء: مع الأخذ بعين الاعتبار الجهد، والظروف البيئية، ومعلمات التثبيت،
يهدف تصميم كابل ADSS إلى تحسين الأداء والمتانة.
قادرة على تلبية المتطلبات والتحديات التي تقدمها مستويات الجهد المختلفة والتركيب
سيناريوهات على طول خطوط الكهرباء
السمات
1 أداء متين: كابلات ADSS تتباهى بقوة ميكانيكية استثنائية ومرونة
درجات الحرارة، وضمان الموثوقية في الظروف الصعبة.
2 أنابيب مقاومة للهيدروليز: تتميز الكابلات بأنابيب فضفاضة عالية القوة تقاوم التحلل المائي ، مما يحافظ على
سلامة الألياف عن طريق حمايتها من الأضرار المرتبطة بالرطوبة.
3 مركب الحماية: مركب متخصص داخل الأنابيب يحمي الألياف من البيئة
العوامل العقلية، تمديد عمرهم وتحسين الأداء العام.
4 مقاومة السحق والمرونة: هذه الكابلات تحقق توازنًا بين مقاومة السحق والمرونة ،
ضمان قدرتها على تحمل الضغط مع الحفاظ على القدرة على الانحناء والتكيف أثناء التثبيت.
5 قوة الشدّة المحسنة: أسلاك فولاذية موازية مزدوجة تعزز قوة الشدّة للكابل، مما يوفر قوة
الدعم والاستقرار.
6 تصميم مريح: تم تصميم كابلات ADSS لتكون مضغوطة وخفيفة الوزن وسهلة التثبيت ، مما يوفر
المستخدمين مع الراحة وسهولة النشر.
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.1ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 11±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 12±0.2ملم | 140±3kg/km | |||||
| 72 جوهر | 13±0.2 ملم | 190±3kg/km | |||||
| 96نواة | 14.5±0.2ملم | 220±3kg/km | |||||
| 144نواة | 16.5±0.2ملم | 240±3kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 37KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
