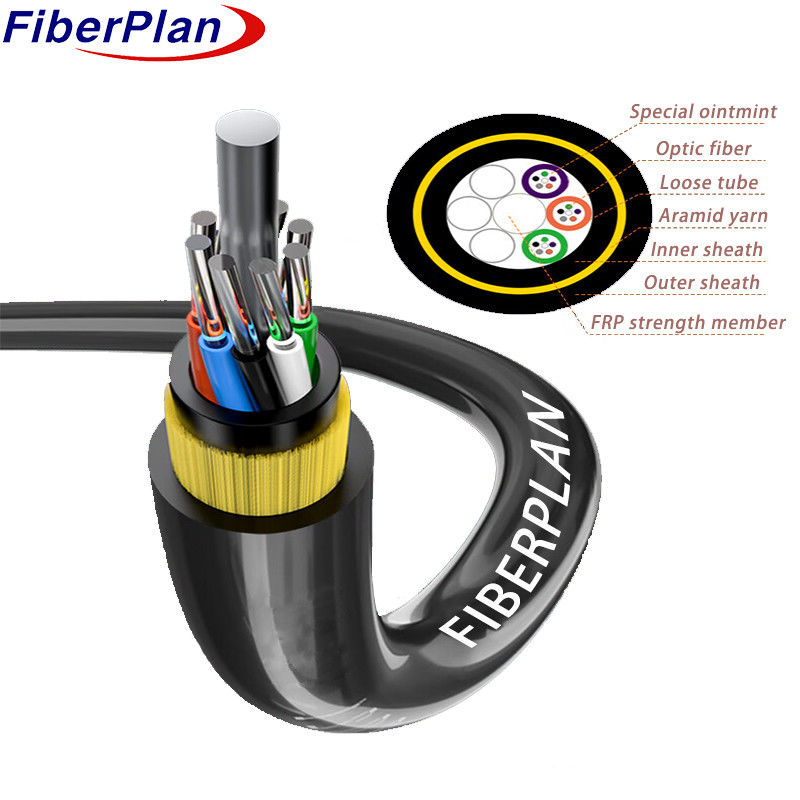

كابل الألياف الضوئية المزدوج المزدوج
الوصف
تم تصميم كابل الألياف الضوئية ADSS (All-Dielectric Self-Supporting) خصيصًا للاستفادة من الألياف الضوئية القائمة عالية
أبراج نقل الجهد للتثبيت. فوائدها تشمل فعالية التكلفة، وسهولة البناء،
زيادة السلامة، وتبسيط الصيانة.
يعمل كابل ADSS ، الذي يستخدم على نطاق واسع في جميع أنحاء العالم ، كخيار شائع لتواصل الطاقة بسبب
التنوع والموثوقية.
التطبيق
* يتم أخذ الحالة الفعلية لخطوط الكهرباء الجوية بعين الاعتبار عندما يتم تحديد كابل ADSS
مصممة
* بالنسبة لخطوط الكهرباء الجوية تحت 110kV ، يتم تطبيق غطاء PE الخارجي.
* لخطوط الكهرباء مساوية أو أكبر من 110kV ، يتم تطبيق غطاء AT الخارجي.
* التصميم المخصص للكمية من الأراميد وعملية الشبكة يمكن أن تلبي الطلب على مختلف المدى.
السمات
* انخفاض التخفيف والتشتت بشكل استثنائي بسبب التصميم الدقيق والتحكم في الطول الزائد ، مما يضمن
أداء ميكانيكي وبيئي رائع
*البناء غير المعدني يسهل وضع الكابلات دون قطع أنظمة الطاقة.
*استخدام خيط الأراميد عالي المقاومة كعنصر قوة يوفر مقاومة ممتازة للسحب، مما يتيح
كابل صغير القطر وخفيف الوزن مناسب لظروف الطقس المختلفة ومدى التثبيت.
*الغطاء الخارجي الاختياري الخاص AT (مناهض للتتبع) يوفر قدرات ممتازة لمقاومة التآكل الكهربائي.
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.2ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 12±0.1 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 11±0.4 ملم | 120±5kg/km | |||||
| 72 جوهر | 12±0.4 ملم | 140±5kg/km | |||||
| 96نواة | 13.5±0.5 ملم | 170±6kg/km | |||||
| 144نواة | 14.5±0.5 ملم | 200±8kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 38KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
