كل الكابلات الكهربائية ذاتية الدعم
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |

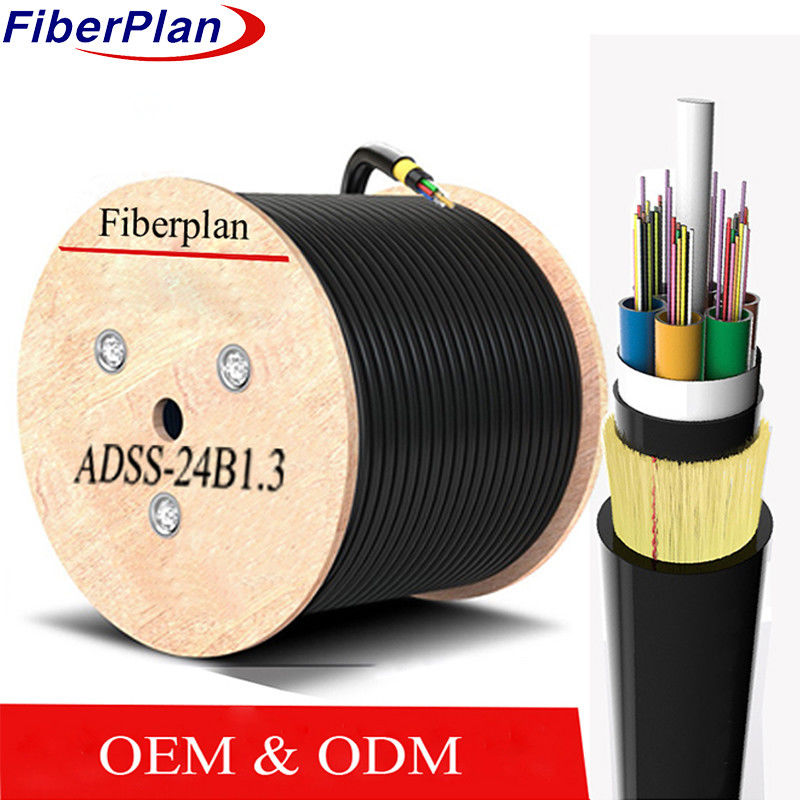

كابل ADSS G652d كابل السترة المزدوجة ذات الوضع الواحد
الوصف
يتبع كابل ADSS تصميم أنبوب فضفاض مع أنابيب بلاستيكية عالية النطاق تحتوي على الألياف
مليئة بمكون مقاوم للماء. هذه الأنابيب والملءات تغطي عنصر قوة مركزي غير معدني،
FRP ، تشكل نواة مضغوطة. هذا النواة ، بمجرد ملئها ، تتلقى غطاء داخلي رقيق PE. فوق هذا ، الخيوط الأراميدية
يتم تثبيتها من أجل زيادة القوة قبل وضع الغطاء الخارجي النهائي PE أو AT.
التطبيق
1 تصميم كابلات ADSS المخصص يعكس ظروف خطوط الطاقة الجوية.
2 غطاء PE الخارجي للخطوط تحت 110kV؛ غطاء AT الخارجي للخطوط 110kV +.
3 الكمية المحددة من الأراميد وطريقة التشنج تلبي متطلبات امتداد متنوعة.
4 تصميم الكابلات المخصصة يأخذ في الاعتبار الاحتياجات المختلفة لخط الكهرباء.
السمات
1 تركيب غير مزعج، لا حاجة لإيقاف التيار الكهربائي.
2 خفيفة الوزن، والقطر الصغير يقلل من ضغط الحمل على الأبراج والدعم.
حياة التصميم لمدة 30 سنة تضمن موثوقية طويلة الأجل.
4 مقاومة ممتازة للانسحاب و مقاومة لدرجات الحرارة
معايير التصميم الاسمية
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| عصا الحشوة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| قطر الأنبوب الاسمي (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| القطر الاسمي (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| أقصى قوة سحب | 4000N | ||||||
| الحد الأقصى لحمل السحق | 3000N/100mm | ||||||
| نصف قطر الانحناء الأدنى | 10D | ||||||
| طول الإمتداد | 50m ~ 500m | ||||||
| مادة الغلاف الخارجي | PE | ||||||
| نطاق الحرارة | -20°C ~ 70°C | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±4 | 242±4 | 242±4 | |||
