| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |
معززة بخيط الأراميد لتحسين قوة الشد
الوصف

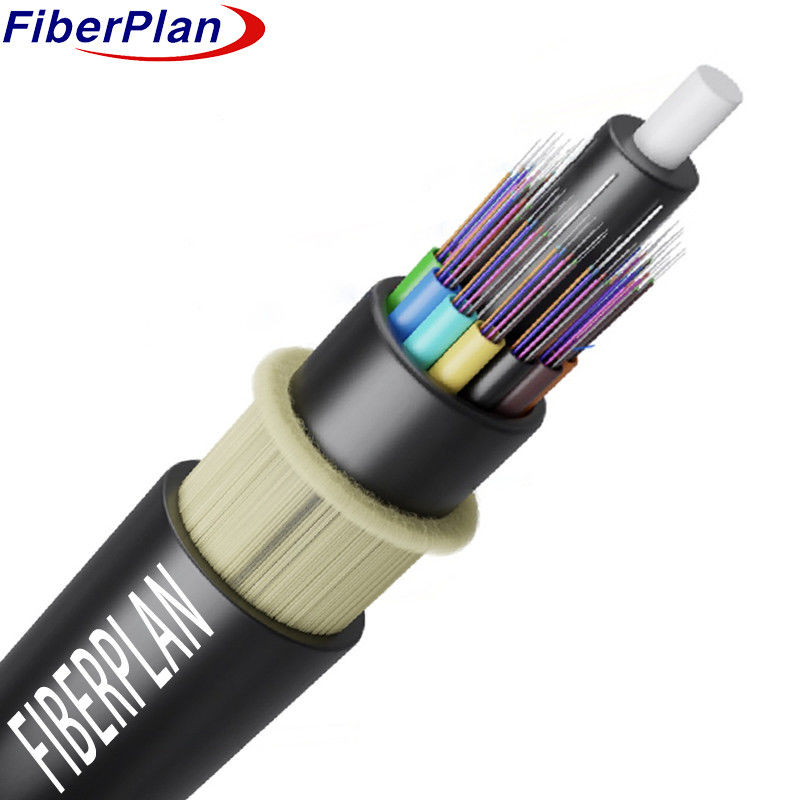

يتبع كابل ADSS (All-Dielectric-Self-Supporting) تسلسل البناء حيث يتم توفير الألياف
داخل أنبوب بلاستيكي فضفاض ذو قدرة عالية وملء بمركب مقاوم للماء.
ملءات، تحيط بجوهر من البلاستيك المعزز بالألياف (FRP) ، تشكل جوهر كابل كثيف و دائري.
يتم إضافة غطاء داخلي من البولي إيثيلين (PE) لحماية النواة. لتعزيزها بشكل أكبر ، يتم وضع طبقة من خيوط الأراميد
على الغلاف الداخلي. وأخيراً يتم إكمال الكابل إما بغلاف خارجي PE أو AT (مناهض للتتبع) ،
إنهاء بناءه.
التطبيق
1 النظر في حالة خط الطاقة الجوية: تصميم كابل ADSS يأخذ في الاعتبار الكامل
الحالة الفعلية وخصوصيات خطوط الكهرباء العلوية، بما يضمن التوافق واللاءمة.
2 تغطية خطوط الكهرباء تحت 110kV: كابلات ADSS المخصصة لخطوط الكهرباء تحت 110kV تتضمن
الغطاء الخارجي PE، مصمم لتلبية متطلبات خطوط الجهد المنخفض هذه.
3 تغطية خطوط الكهرباء عند 110kV أو أعلى: خطوط الكهرباء ذات الجهد العالي، التي تساوي 110kV أو أعلى،
مجهزة بغطاء خارجي AT (مناهض للتتبع) ، مما يوفر عزلة محسنة وحماية من الكهرباء
تتبع ثلاثي.
4 تصميم الأراميد لمختلف المدى: يتم تصميم كمية الأراميد وعملية التشنج بدقة
لتلبية المتطلبات التي تفرضها امتدادات مختلفة، وضمان قوة الكابل وموثوقيته عبر
الرقصات
السمات
1 تصميم كابل ADSS مخصص للتوافق مع الظروف الحالية لخطوط الطاقة الجوية.
يتم استخدام الغطاء الخارجي لـ 2 PE لخطوط الكهرباء تحت 110kV.
يستخدم الغطاء الخارجي لخطوط الكهرباء عند 110kV أو أعلى.
4 تلبي كميات الأراميد المخصصة وطرق التشنج متطلبات المدى المتنوع بشكل فعال.
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.1ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 11±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 12±0.2ملم | 140±3kg/km | |||||
| 72 جوهر | 13±0.2 ملم | 190±3kg/km | |||||
| 96نواة | 14.5±0.2ملم | 220±3kg/km | |||||
| 144نواة | 16.5±0.2ملم | 240±3kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 37KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
