| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |

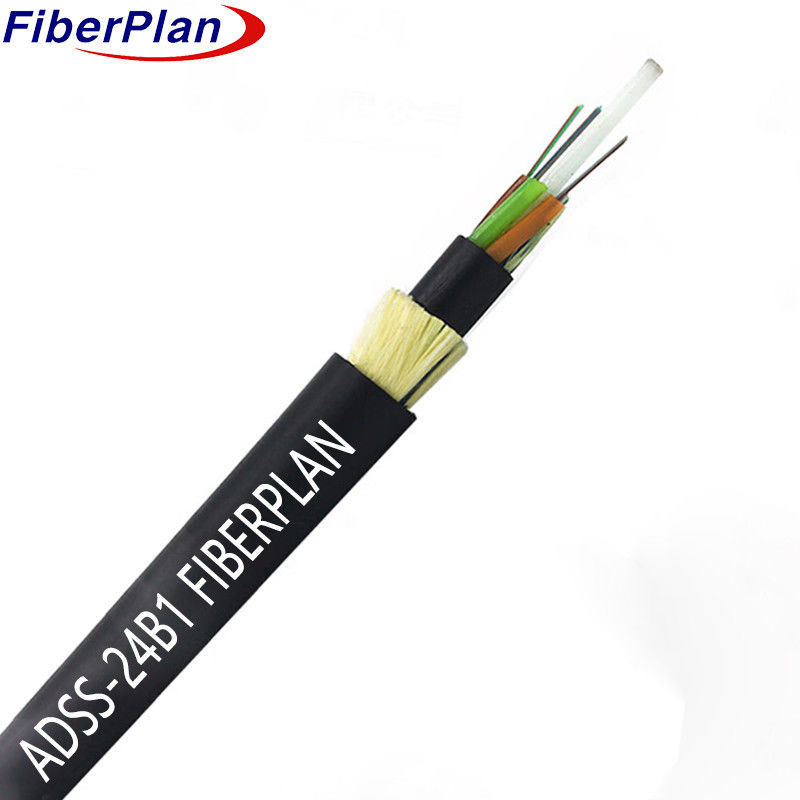

كابل الدعم الذاتي المزدوج من الخيوط الأراميدية
الوصف
يعمل كابل ADSS على تصميم أنبوب فضفاض ، وتضم الألياف داخل أنابيب بلاستيكية عالية النمط
مليئة بمكون مقاوم للمياه هذه الأنابيب، جنبا إلى جنب مع الملئات،
عضو القوة المركزية (FRP) لتشكيل قلب كابل دائري ضيق ، والذي يملأ بعد ذلك بالجمع
حماية إضافية. يتم وضع غطاء داخلي رقيق من PE على النواة، تليها طبقة من خيوط الأراميد
في نهاية المطاف ، يتم إتمام الكابل إما بغطاء خارجي PE أو AT للحماية الإضافية
التطهير.
التطبيق
1 تصميم كابلات ADSS يتكيف مع مواصفات خطوط الطاقة الجوية.
2 غطاء PE الخارجي لخطوط أقل من 110kV؛ غطاء AT لخطوط 110kV +.
3 الأراميد المخصصة والشبكات تناسب متطلبات امتداد مختلفة.
السمات
1 تثبيت غير مزعج بدون انقطاع الطاقة.
2 خفيفة وقليلة الحجم لتخفيف الأحمال من الجليد والرياح والبرج والدعم الخلفي.
30 سنة من العمر المتوقع للتصميم
4 قوة سحب ممتازة وأداء درجة حرارة.
معايير التصميم الاسمية
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| عصا الحشوة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| قطر الأنبوب الاسمي (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| القطر الاسمي (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| أقصى قوة سحب | 4000N | ||||||
| الحد الأقصى لحمل السحق | 3000N/100mm | ||||||
| نصف قطر الانحناء الأدنى | 10D | ||||||
| طول الإمتداد | 100م - 500م | ||||||
| مادة الغلاف الخارجي | PE | ||||||
| نطاق الحرارة | -20°C ~ 70°C | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.4 | 125±0.4 | 125±0.4 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | |||
