الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFTC8A |

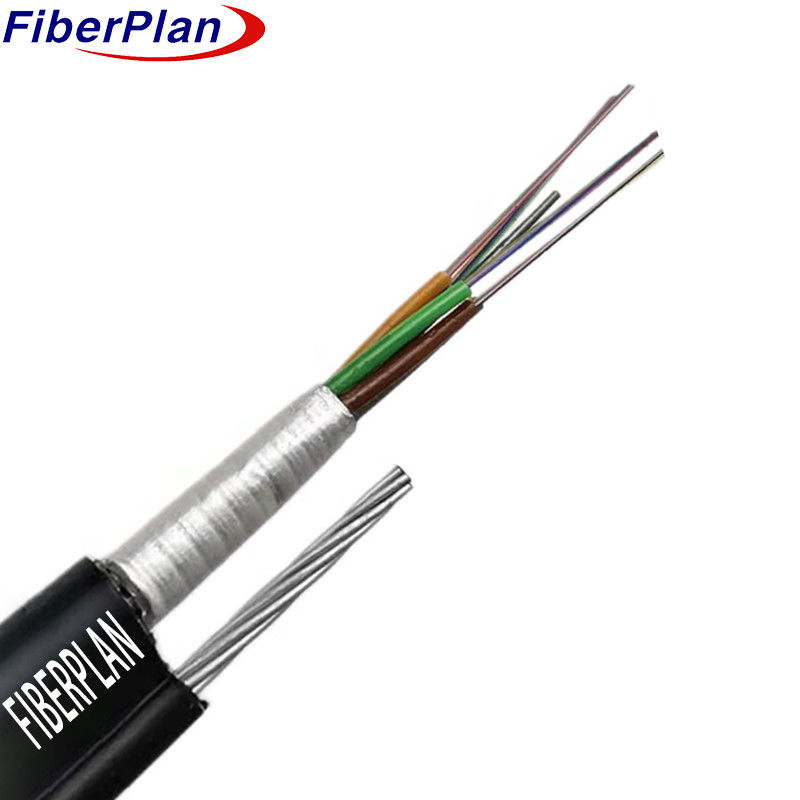

GYFTC8A 24 النواة المعززة بالأسلاك الفولاذية المصنعة
الوصف
يتكون الكابل من ألياف 250μm محاطة بأنبوبات بلاستيكية عالية القوة مليئة بمكون مقاوم للماء.
هذه الأنابيب، مليئة بالمعطلة المائية لحجب المياه المدمجة والطولية، يتم تغطيتها بعد ذلك في الألومنيوم
هذا القسم، بما في ذلك الأسلاك الداعمة، مغطاة داخل غطاء البولي إيثيلين (PE) ، وخلق شكل
8 هيكل.
التطبيق
1 مصممة للاستعمال في الهواء الطلق، مما يضمن المتانة في مختلف الظروف.
2 يدعم كل من الاتصالات الشبكة لمسافات طويلة والمنطقة المحلية بفعالية.
الخصائص
1 تقلل من التشتت والإضعاف لجودة إشارة متفوقة.
2 تم تصميم الدقة مع طول الألياف المتحكم بها والخيوط المتميزة للاستثناء الميكانيكي
المرونة البيئية
3 قدرات قوية لمكافحة التداخل الكهرومغناطيسي
4 التصميم المدمج والخفيف والمتحمّل الذاتي لسهولة التثبيت.
تفاصيل الهيكل
| عدد الألياف | 12F | ||||||
| ألياف SM | نوع الألياف | G652D |
التركيز الأساسي خطأ ثلاثي |
≤0.5um | |||
| الـ MFD | 8.6 ¥9.8 أم | التغطية غير دائرية |
≤0.68٪ | ||||
| قطر الغطاء | 125±0.7um | لون الألياف | 12 لون |
||||
| عازل فضفاض | المواد | PBT | اللون | ثلاثة ألوان | |||
| قطرها | 2.0±0.04ملم | سمك | 0.4±0.04ملم | ||||
| عصا الحشوة | المواد | PP | اللون | الأبيض | |||
| قطرها | 2.0 | كمية | 2 | ||||
| عضو قوة | قطرها | FRP | قطرها | Φ2.0mm | |||
| أسلاك مدعومة ذاتيا | قطرها | الأسلاك المقطوعة من الصلب | قطرها | 1.2*7-3.6ملم | |||
| غالوس | سمك | 2×2.5 ((±0.4) ملم | |||||
| نظام حجب المياه | قطرها | شريط منع الماء | |||||
| الدرع | قطرها | شريط من الألومنيوم | |||||
| غطاء خارج | قطرها | PE | اللون | حجب | |||
| قطرها | 6.6 ((±0.2) ملم × 11.5 ((±0.4) ملم | سمك | 2.0±0.05ملم | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | (ماكس) | 5000N | |||||
| حمولة السحق | (ماكس) | 1000N/100mm | |||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| الحرارة | -20 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | امم | 125±0.7 | 125±0.7 | 125±0.7 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | امم | 243±5 | 243±5 | 243±5 | ||||
