الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8Y |

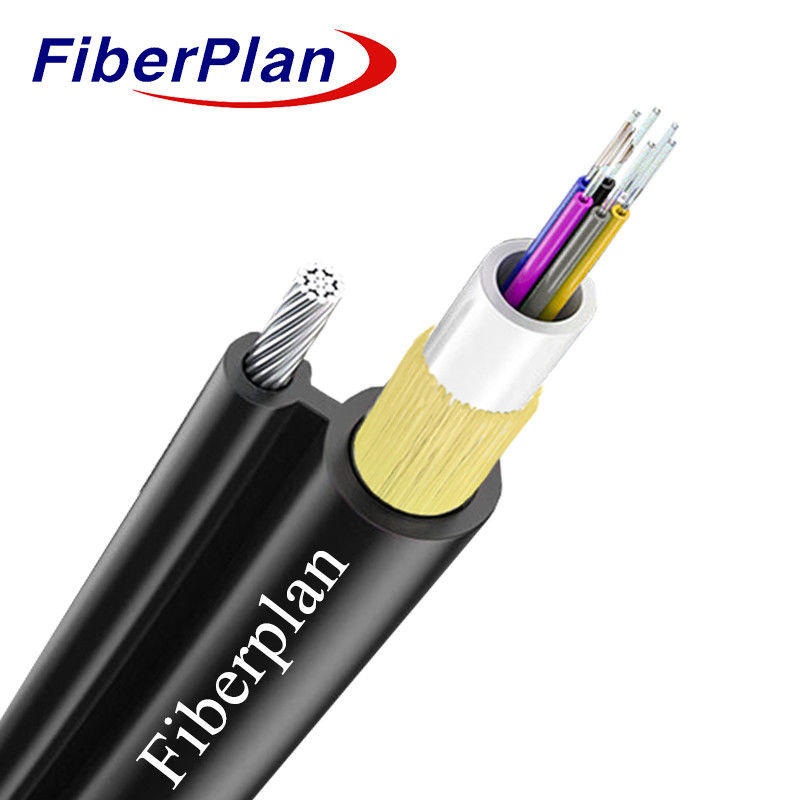

الصورة 8 12 كابل الألياف الضوئية GYXTC8Y مع خيط الأراميد
الوصف
الألياف مصنوعة من ألياف (يو إف سي) و (كورنينغ) و (فايبر هوم)الألياف موجودة داخل وحدات عالية
أنبوب بلاستيكي فضفاض، مليء بمركب مقاوم للماء،ومحاطة بالكيفلار داخل السترة الخارجية
هذا القسم من الكابل، جنبا إلى جنب مع الأسلاك التي تعمل كدعم، يتم الانتهاء من مع غطاء PE لخلق الشكل
8 هيكل.
التطبيق
هذه المواصفات تحدد المعايير العامة لقطب أوبتيكي مركزية أنبوب تحمل نفسها
بالنسبة للتركيبات الجوية والجوية.
السمات
1 قوة غير معدنية توفر مقاومة استثنائية للتداخل الكهرومغناطيسي.
2 يضمن تصميم أنبوب فضفاض يضمن أداء موثوق به.
3 تظهر مرونة ميكانيكية وبيئية رائعة.
4 يقدم مرونة جيدة وقدرات الانحناء.
5 قطر خارجي صغير وخفيف وسهل التثبيت.
6 تعزيز الكيفلار يزيد بشكل كبير من قوة الشد للأسلاك.
7 الألياف مصنوعة من ألياف YOFC و Corning و Fiberhome.
تفاصيل بناء الكابلات
| المواصفات | تفاصيل |
|---|---|
| عدد الألياف | من 1 إلى 12 قلب |
| مادة الأنابيب الفارغة | PBT |
| قطر الأنابيب المترابطة | 3.0 ملم ± 0.2 ملم |
| قطر سلك الفولاذ الداعم الذاتي | 1.6ملم |
| قطر الكابل العام | 4.0 ملم × 6.0 ملم |
| وزن الكابل لكل كيلومتر | 45kg/km |
لون الألياف
| عدد الألياف لكل أنبوب | 8 نواة |
|---|---|
| 1 | الأزرق |
| 2 | برتقالية |
| 3 | أخضر |
| 4 | البني |
| 5 | الرمادي |
| 6 | الأبيض |
| 7 | أحمر |
| 8 | أسود |
| 9 | أصفر |
| 10 | البنفسجية |
| 11 | اللون الوردي |
| 12 | أكوا |
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن |
|---|---|---|
| 1-12 | 4.0×60 | 45kg/km |
| المعلم | تفاصيل |
|---|---|
| نطاق الحرارة | -40°C إلى +70°C |
| نصف قطر الانحناء (طويل المدى) | 10D (D = قطر الكابل) |
| نصف قطر الانحناء (على المدى القصير) | 20D (D = قطر الكابل) |
| أقصى قدر من قوة السحب المسموح بها (طويل الأجل) | 700N |
| أقصى قدر من قوة السحب المسموح بها (على المدى القصير) | 1200N |
| درجة حرارة العملية | -40°C إلى +70°C |
| درجة حرارة التثبيت | -20°C إلى +60°C |
| درجة حرارة التخزين | -40°C إلى +70°C |
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652 | SM G652D | م م 50/125 | م م 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| التخفيف | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | .... | .... |
| التشتت | 1550nm | .... | ≤18 | .... | .... | .... |
| التشتت | 1625nm | .... | ≤22 | .... | .... | .... |
| عرض النطاق | 850nm | .... | .... | ≥400 ميغاهرتز·كم | ≥160 ميغاهرتز·كم | .... |
| عرض النطاق | 1300nm | .... | .... | ≥800 ميغاهرتز·كم | ≥500 ميغاهرتز·كم | .... |
| طول موجة التشتت الصفر | nm | 1300-1324 | ≥1302، ≤1322 | .... | .... | ≥1295، ≤1320 |
| منحدر التشتت الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... |
| PMD الحد الأقصى للألياف الفردية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | |
| قيمة ربط التصميم PMD | السبيل: | ≤0.12 | ≤0.08 | .... | .... | .... |
| طول موجة قطع الألياف λc | nm | ≥1180، ≤1330 | ≥1180، ≤1330 | .... | .... | .... |
| طول موجة قطع الكابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... |
| الـ MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| الـ MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... |
| فتحة رقمية ((NA)) | .... | .... | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| الخطوة (متوسط القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| الاختلالات في طول الألياف ونقطتها | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| المعلم | الوحدة | SM G652 | SM G652D | م م 50/125 | م م 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| التقطيع | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| معامل التشتت العكسي للفارق | dB/km | -أجل. | -أجل. | -أجل. | -أجل. | -أجل. |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | .... | .... | .... |
| قطر النواة | μm | .... | .... | 50+10 | 62.5+/25 | 50+10 |
| قطر الغطاء | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| خطأ تركيز الطلاء/الغطاء | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| الغلاف غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| خطأ تركيز القلب/الغطاء | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| التلوين (القطر) | μm | ≤4 | ≤4 | .... | .... | .... |
