الشكل 8 كابلات الألياف البصرية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8S |

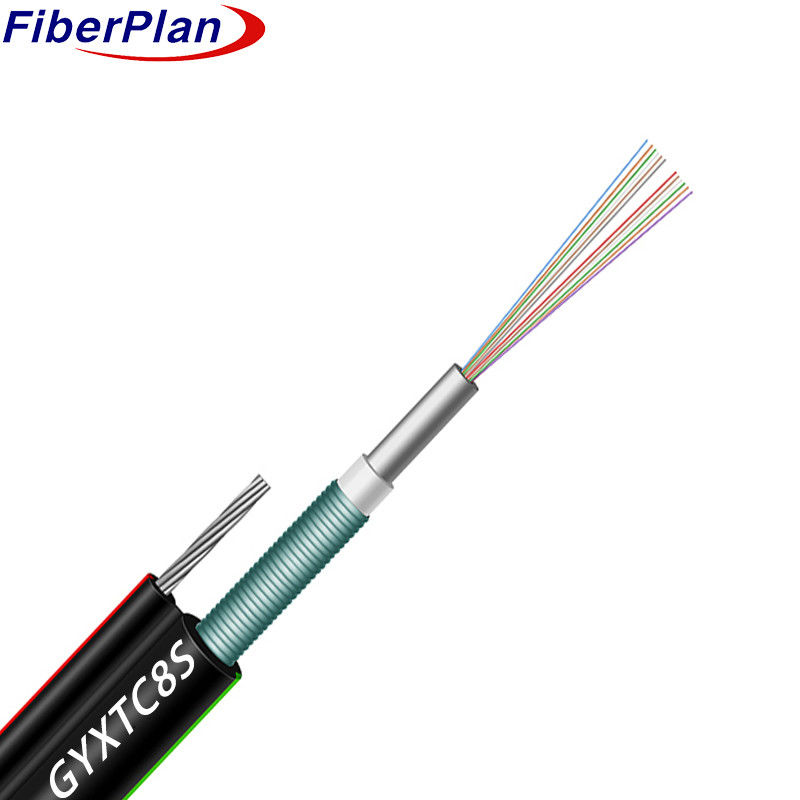

كابلات الألياف الضوئية المرنة والمستدامة الشكل 8 GYXTC8S
الوصف
تشمل بنية الكابل الألياف الموجودة في أنبوب بلاستيكي فضفاض عالي النمط مليء بـ
مركب مقاوم للمياه. يحتوي على سلك فولاذي مركزي للمزيد من القوة، مع أنابيب ومليئات
محاطة بالقلب هو PSP
(البولي إيثيلين-الفولاذ-البولي إيثيلين) طبقة، جنبا إلى جنب مع دعم الأسلاك المتداخلة، جميعها مغطاة في
غلاف من البولي إيثيلين (PE) ، يشكل هيكل في الشكل 8، مصمم لتركيبات جوية ذاتية الدعم،
هذا التصميم يضمن أداء موثوق به في مثل هذه البيئات.
التطبيق
1مصممة لتركيبات الهوائية والقنوات، وتستوعب طرق نشر مختلفة.
2مصممة للتوزيع في الهواء الطلق، وضمان المرونة في بيئات متنوعة.
3يدعم اتصالات المسافات الطويلة والاتصالات الشبكة المحلية، وتقدم تنوعا
خيارات الاتصال
السمات
1يظهر قوة ميكانيكية قوية ومرونة لدرجات حرارة مختلفة.
2يتضمن تصميم أنبوب فضفاض مقاوم للهيدروليز وذو قوة عالية لتحسين المتانة.
3يستخدم مركب خاص لملء الأنابيب لتوفير حماية حيوية للألياف.
4يوازن مقاومة السحق مع المرونة، وضمان تنوع في التطبيقات.
5يحتوي على غطاء PE يحمي الكابل من الأشعة فوق البنفسجية، مما يطيل عمره بشكل كبير.
تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-16.5 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| سمك الغطاء الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| حجب الماء النظام |
المواد | هلام ملء / شريط منع الماء | |||||
| القوة المركزية العضو |
المواد | FRP | قطرها | 1.4 ((6-48) 2.0 ((72-144) |
|||
| القوة العقلية العضو |
المواد | أسلاك فولاذية متقطعة | النوع | 1.0mm*7 | |||
| الدرع | المواد | شريط من الألومنيوم | |||||
| غالوس | المواد | PE | الحجم (الارتفاع * الوزن) |
2.5*1.5ملم | |||
| غطاء خارج | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | أمم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | أمم | 242±6 | 242±6 | 242±6 | |||
