كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW |

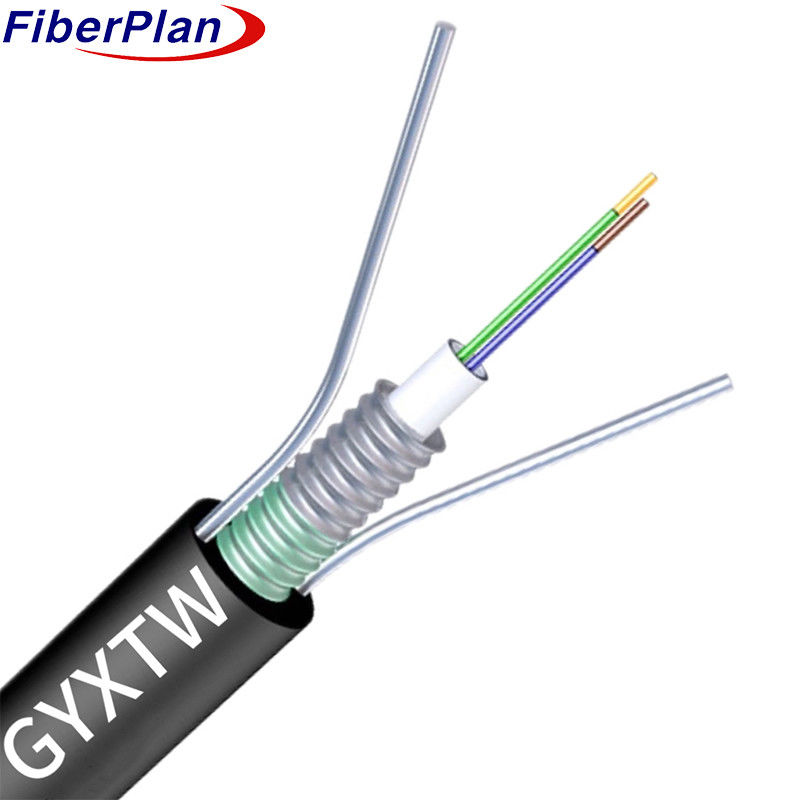

كابل الألياف البصرية المزود بالدرع في الهواء الطلق
الوصف
يستخدم الكابل أنابيب بلاستيكية عالية النطاق تحتوي على الألياف ، محصنة بمركب مقاوم للماء.
طبقة من الشريط الصلب المموج، مغلقة بمادة منع الماء، تضمن هيكل مضغوط، ضد الماء.
يتم تعزيزها بواسطة أسلاك فولاذية متوازية تمر إلى جانب الشريط. ثم يتم تغليف الكابل في
غطاء وقائي من البولي إيثيلين (PE) ، يضمن المرونة البيئية الشاملة.
التطبيق
مخصصة لتركيبات الهواء أو القنوات.
الاحتياجات اللازمة لنشر الكابل في بيئات خارجية، سواء كانت معلقة جويا أو وضعت داخل
قنوات لأغراض الاتصالات أو الشبكات المختلفة.
السمات
1 بناء مقاوم لدرجات الحرارة: يمتلك الكابل مقاومة ميكانيكية قوية
وتضمن أداء ثابت في ظروف بيئية متنوعة.
2 حماية الألياف: أنبوب فضفاض المقاوم للهيدروليز عالية القوة، إلى جانب مركب ملء متخصص
nd، يوفر الحماية الحيوية للألياف، وضمان حمايتها الحيوية.
3 القوة المشتركة والمرونة: تعزز بواسطة أسلاك فولاذية موازية مزدوجة ، والكابل يوفر مزيج فريد من
مقاومة السحق والمرونة، وتعزيز قوتها الشائكة الاستثنائية للاعتمادية الدائمة.
4 التثبيت السهل: يحتوي على تصميم مضغوط وخفيف الوزن ، تم تصميم هذا الكابل لسهولةقابلة للتكيف
تثبيتات عبر تطبيقات مختلفة، وضمان الاستخدام سهل الاستخدام.
تفاصيل بناء الكابلات
| عدد الألياف | 0 ~ 24core | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| أسلاك فولاذية | الحجم | 0.8ملم | ||||||
| الرقم | 2 | |||||||
| الغطاء الخارجي | المواد | PE،HDPE،LDPE | ||||||
| قطرها | 7±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 24 | 8.0 ملم +-0.3 ملم | 65 كجم/كيلومتر + 10 كجم | |||||
| نطاق الحرارة | -40+70 | .... | |||||
| نصف قطر الانحناء (ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها (ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة السحب (N) |
على المدى الطويل | 1200 | |||||
| الدقيقة المسموح بها قوة السحب (N) |
قصيرة الأجل | 1500 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة (°C) |
-20+60 | ||||||
| درجة حرارة التخزين (°C) | -40+70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
