كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |

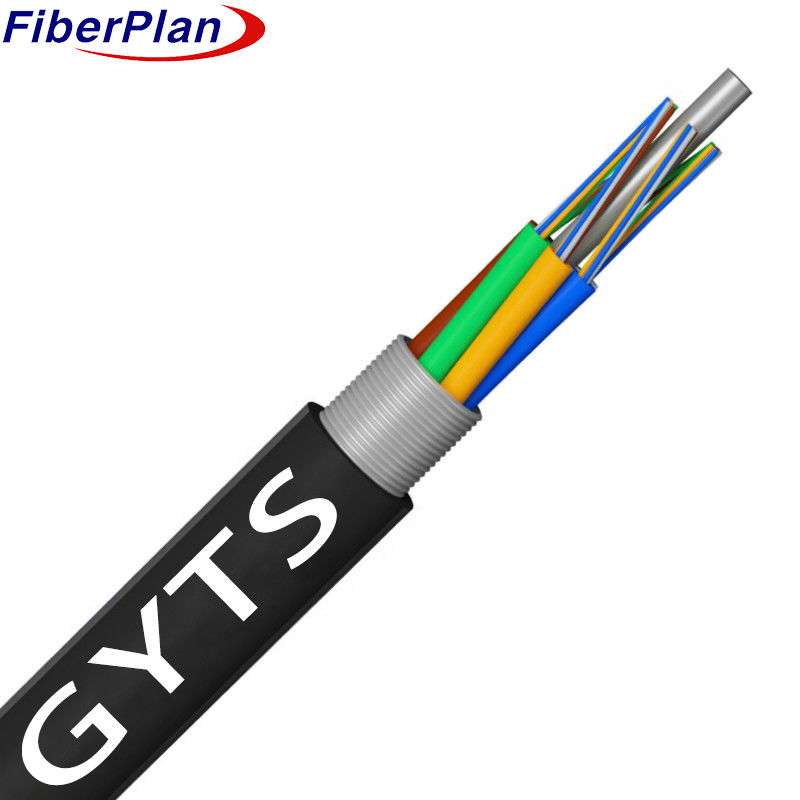

| رقم الموديل | GYTS |
كابلات الألياف الضوئية المرنة للاتصالات لمسافات طويلة
الوصف
هذا الكابل يحمي كل من الألياف ذات الوضع الواحد والمتعددة الأوضاع داخل أنبوب متسط وقوي مقاوم للمياه
مصنوعة من البلاستيك القوي، معززة بسلك فولاذي (مغطاة بالبوليثيلين لعدد الألياف الأعلى)
محاطة بترتيب دقيق من الأنابيب والملءات في قلب مضغوط ، فإنه يستفيد من حماية إضافية
مع طبقة PSP. تغطية هذا النواة في غطاء PE يضمن أعلى مستوى من الموثوقية والدفاع
على العناصر الخارجية
التطبيق
1 مقاومة في الخارج: تم تصميم هذا الكابل للاستخدام في الهواء الطلق، يتفوق في مختلف الظروف الجوية، وضمان
أداء موثوق به في البيئات الخارجية الصعبة.
2 تثبيت متعدد الاستخدامات: مرونة تسمح بتثبيت الهواء أو الأنابيب، مما يوفر تطبيقات قابلة للتكيف
التسجيلخيارات تتناسب مع متطلبات التثبيت المختلفة.
3 قابلية التكيف مع الاتصالات: سواء كان ذلك للانتقال لمسافات طويلة أو شبكات المنطقة المحلية ، فإن هذا الكابل
يسمح بنقل البيانات بسلاسة وكفاءة عبر مسافات مختلفة، مما يجعله خيارًا متعدد الاستخدامات
إعدادات الاتصالات المختلفة.
الخصائص
1 أداء قابلة للتكيف: تعمل بشكل موثوق في درجات حرارة مختلفة وتحت الإجهاد الميكانيكي،
ضمان التشغيل المتسق في مختلف البيئات.
2 البناء القوي: مقاومة الأنبوب المفتوح عالية القوة للهيدروليز يوفر المتانة، حتى في
ظروف رطبة
3 حماية الألياف: مركبات ملء متخصصة داخل الأنابيب تحمي الألياف المغلقة من احتمالات
الضرر
4 التوازن بين القوة والمرونة: التوازن بين مقاومة السحق والمرونة ، جنبا إلى جنب مع حماية الأشعة فوق البنفسجية
غطاء PE، يضمن المتانة ضد الضغوط الخارجية.
5 تصميم محكم للماء: استخدام تدابير مثل عنصر قوة السلك الصلب المركزي، ملء المركبات داخل
الأنبوبات و قلب الكابل ، و طبقة PSP ، تحافظ على سلامة الكابلات الصلبة المائية ،
الوزارةإلى الرطوبة
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 9.0±0.2ملم | |||||||
لون الألياف
|
عدد الألياف الثمانية فيأنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 60 نواة | 10.0±0.2ملم | 115±3kg/km | |||||
| 72 قلب | 10.4±0.2ملم | 120±3kg/km | |||||
| 96 قلب | 12.4±0.2ملم | 180±3kg/km | |||||
| 144 قلب | 14.4±0.2ملم | 245±3kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-20 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
