كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA |

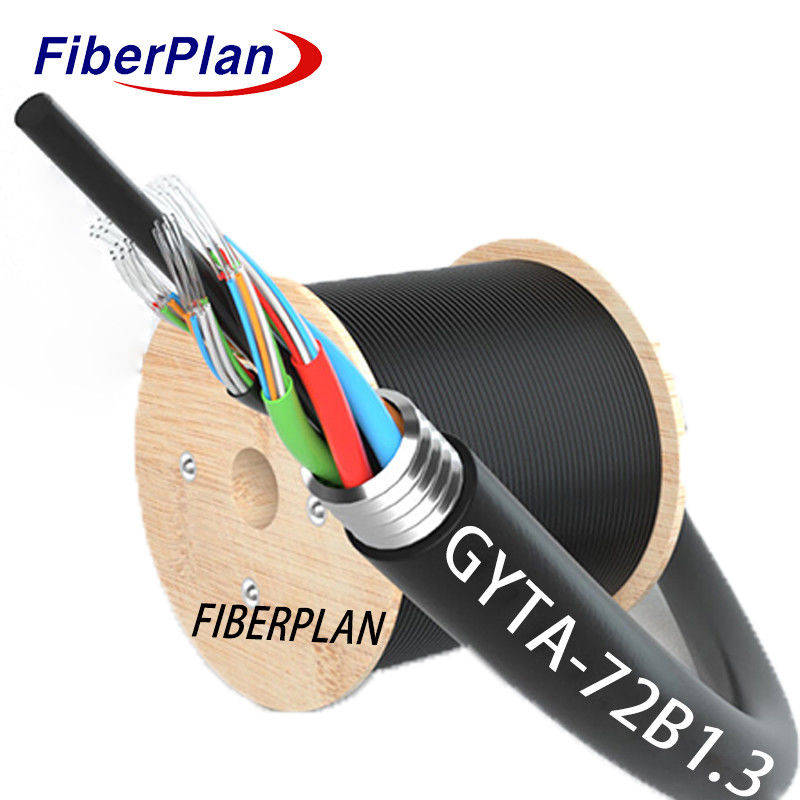

كابل أليومنيوم خارجية شريط قناة مرسوحة الألياف الضوئية GYTA
الوصف
يربط الكابل الألياف داخل أنبوب فضفاض صلب ومقاوم للماء مصنوع من بلاستيك عالي النطاق
مركب وقائي. سلك فولاذي مركزي يوفر القوة، محاطة أنابيب ومحافظ في دائرية ضيقة
الشريط الألومنيوم يعزز هذا النواة ضد دخول المياه، مغطاة في غطاء PE للحماية الشاملة.
التطبيق
تكييف التوزيع في الهواء الطلق: مصممة لبيئات في الهواء الطلق ، تم تصميم هذا الكابل للنجاح في الهواء الطلق
إعدادات، وضمان أداء موثوق به في ظروف الطقس المختلفة.
2 التثبيت متعدد الاستخدامات: إن مدى ملاءمته للتركيبات الجوية أو أساليب وضع الأنابيب يمنح مرونة في
الاستراتيجيات التي تلبي متطلبات التثبيت المختلفة.
3 مرونة الاتصالات: سواء للاتصالات على مسافات طويلة أو شبكات المنطقة المحلية،
أوتيسنقل البيانات بكفاءة عبر مسافات مختلفة، مما يجعلها قابلة للتكيف مع إعدادات الاتصالات المختلفة.
الخصائص
* تصميم جاهز للخارج: مصممة للاستخدام في الهواء الطلق، تم بناء هذا الكابل لتحمل مختلف البيئات
الظروف، وضمان أداء موثوق به في البيئات الخارجية.
* خيارات التثبيت متعددة الاستخدامات: تتوافق مع طرق التثبيت الجوي وتثبيت الأنابيب
يضمن المرونة في التنفيذ، وتلبية مختلف احتياجات التثبيت.
* التنوع في الاتصالات: سواء كان ذلك للانتقال لمسافات طويلة أو شبكات المنطقة المحلية ، فإن هذا الكابل
يتيح نقل البيانات بكفاءة عبر مسافات مختلفة، مما يجعله مناسبًا لمجموعة واسعة من الاتصالات
التطبيقات.
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شريط من الألومنيوم/الصلب | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 8.0±0.2ملم | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 36 نواة | 10.0±0.4 ملم | 90±3kg/km | |||||
| 39 قلب إلى 72 قلب | 10.2±0.4 ملم | 95±3kg/km | |||||
| 74 قلب إلى 96 قلب | 12±0.4 ملم | 135±3kg/km | |||||
| 98 قلب إلى 120 قلب | 14±0.4 ملم | 145±3kg/km | |||||
| 122 قلب إلى 144 قلب | 16±0.4 ملم | 204±3kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +75 | ||||||
| التثبيت درجة الحرارة ((°C) |
-15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
