كابل الألياف البصرية في الهواء الطلق
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTS53 |

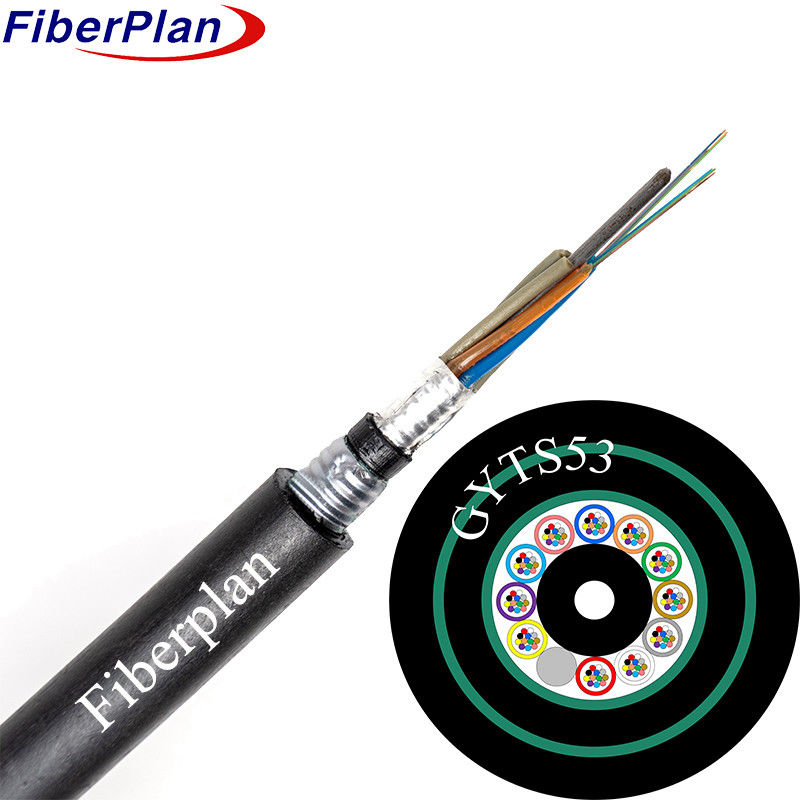

جودة عالية GYTS53 كابل ألياف ضوئية محفوفة تحت الأرض
الوصف
هذا التصميم الكابل يغطي الألياف أحادية الوضع أو متعددة الوضعات داخل أنبوب فضفاض قوي مصنوع من
في الكابلات ذات العدد العالي من الألياف، سلك فولاذي،
في بعض الأحيان مغلفة بالبوليتيلين، تعمل كعضو القوة المركزية.
يتم ترتيبها حول هذا النواة، مما يخلق نواة كابل دائرية مضغوطة.
يتم تطبيقها بشكل يومي على هذا النواة، ومليئة بمكون وقائي لمنع دخول الماء.
ثم يتم تغطية الهيكل في غلاف PE ، مما يضيف طبقة إضافية من الحماية.
التطبيق
* التكيف مع التوزيع في الهواء الطلق: تم تصميم هذا الكابل خصيصًا للتوزيع في الهواء الطلق ، وهو مناسب تمامًا
لتحمل مختلف الظروف الخارجية، مما يجعلها موثوقة لاحتياجات التوزيع الخارجية.
* متوافقية التثبيت متعددة الاستخدامات: ملاءمته للتثبيتات الجوية، وضع خطوط الأنابيب، والدفن المباشر
يوفر المرونة في طرق النشر ، مما يضمن سهولة التثبيت عبر بيئات مختلفة.
* المرونة في الاتصالات: سواء كانت احتياجات الاتصالات لمسافات طويلة أو إعدادات شبكات المنطقة المحلية،
هذا الكابل يدعم نقل البيانات بكفاءة عبر مسافات مختلفة، وتستوعب مجموعة واسعة من
تطبيقات الاتصال.
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوية: التشغيل الموثوق به على مختلف درجات الحرارة و
مستويات الإجهاد الميكانيكي
2 أنابيب عالية القوة المقاومة للهيدروليز: تضمن المتانة حتى في الظروف الرطبة.
3 ملء أنابيب متخصص لحماية الألياف: يحمي الألياف المغلقة من الأضرار المحتملة.
4 مقاومة السحق المتوازنة والمرونة: تقدم مرونة ضد الضغط مع الحفاظ على المرونة.
5 غطاء PE مع حماية الأشعة فوق البنفسجية: دروع ضد الأشعة فوق البنفسجية ، والحفاظ على سلامة الكابل.
التدابير الصلبة:
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 10.0±0.3 ملم | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 36 نواة | 11.0±0.3 ملم | 100±3kg/km | |||||
| 39 قلب إلى 72 قلب | 11.2±0.3ملم | 105±3kg/km | |||||
| 74 قلب إلى 96 قلب | 12±0.3 ملم | 150±3kg/km | |||||
| 98 قلب إلى 120 قلب | 14±0.3ملم | 160±3kg/km | |||||
| 122 قلب إلى 144 قلب | 16±0.3 ملم | 230±3kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +75 | ||||||
| التثبيت درجة الحرارة ((°C) |
-15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
