كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S |

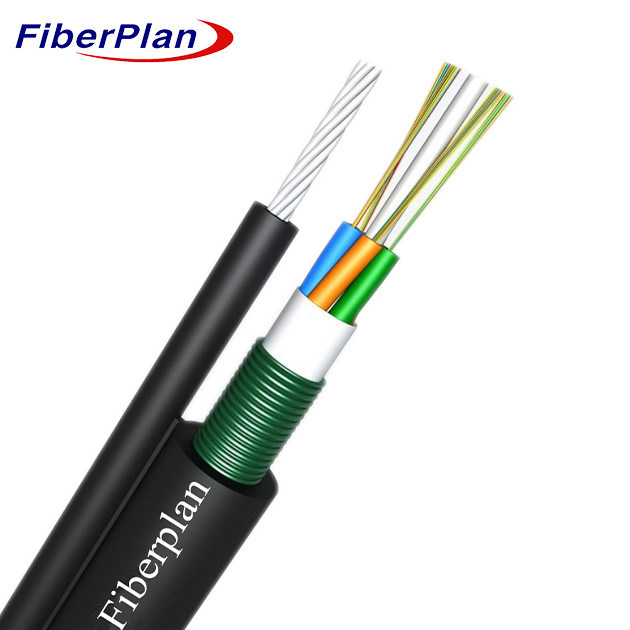

الشكل 8 الكابل الجوي الخارجي ذو الألياف الضوئية ذو الدعم الذاتي GYTC8S
الوصف
كابل الألياف الضوئية الجوي في الشكل 8 تم تصميمه بدقة ليتم نشره في الجو
مع وضع دقيق للألياف أحادية الوضع أو متعددة الوضعات داخل أنبوب حريص فضفاض مصنوع من عالية
هذه الأنابيب محمية بشكل إضافي بواسطة مركب ملء مقاوم للماء، مما يضمن أن الألياف
يتم حمايتها من العوامل البيئية. سلك فولاذي محوري، يقع في القلب،
حول هذا النواة، الأنابيب والملءات مرتبطة بشكل معقد،
قلب كابل دائري قوي ومدمج، يحتوي هذا النواة على طبقة من PSP (غلاف البولي إيثيلين) ،
في نهاية المطاف، يتم استكمال الجمعية بغطاء البولي إيثيلين (PE) الذي يغطي الأشرطة.
السلك الذي يتوج في تشكيل الشكل 8. تصميم هذا الكابل المخصص يجعله خيارًا مثاليًا
حيث يكون الدعم الجوي المستقل ضروريًا ، مما يضمن الموثوقية والاستقرار في وسط المناطق الخارجية الصعبة
الشروط
التطبيق
هذه المواصفات تحدد المعايير اللازمة للكابل الداعم الذاتي في الشكل 8
الاحتياجات المتنوعة للأنظمة الهوائية والأنابيب والمنشآت المدفونة مباشرة.
الخصائص
1 تم تحسين طول الألياف: الادارة الدقيقة لطول فائض الألياف يضمن قوة سحب متفوقة
أداء درجة الحرارة، وتعزيز متانة الكابل ومرونته في ظل ظروف مختلفة.
2 حماية الأنبوب القوي: دمج أنبوب فضفاض عالي القوة المقاوم للهيدروليز ، مقترنة مع
مركب ملء متخصص، يوفر حماية حاسمة للألياف، حمايتها من البيئة
العوامل والأضرار المحتملة.
3 تدابير التصميم الصلبة للماء: يتم استخدام استراتيجيات مختلفة لضمان مقاومة الكابل للمياه
التسلل، بما في ذلك استخدام سلك الصلب كعنصر قوة مركزي، ملء المركبات داخل فضفاضة
أنابيب، ملء كامل للأساس الكابل وتطبيق PSP لتعزيز مقاومة الرطوبة، مجتمعة
ضمان مقاومة شاملة للمياه.
تفاصيل بناء الكابلات
| عدد الألياف | 24~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| قطرها | 1.4ملم | |||||||
| عضو القوة العقلية | المواد | أسلاك فولاذية | ||||||
| قطرها | 1.0mm*7 | |||||||
| غالوس | المواد | PE | ||||||
| قطرها | 2.2ملم*2.8ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | المواد | مركب ملء الأنابيب | ||||||
| معدات الدفع الخارجية | المواد | شريط فولاذ مجرف | ||||||
| الغطاء الخارجي | المواد | PE | ||||||
| قطرها | 1.70±0.3ملم | |||||||
لون الألياف
| عدد الألياف لكل أنبوب 8 نواة |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا |
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 24 قلب إلى 60 قلب | 5.5*10.0±0.4mm | 145 ±3 كجم/كيلومتر | |||||
| 72 قلب | 13.1±0.3 ملم | 290±8kg/km | |||||
| 96 قلب | 14.7±0.3ملم | 330±8kg/km | |||||
| 144 قلب | 17.9±0.3ملم | 420±8kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 3000 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 7000 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 1000 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 3000 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*ك م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
