| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA53 |

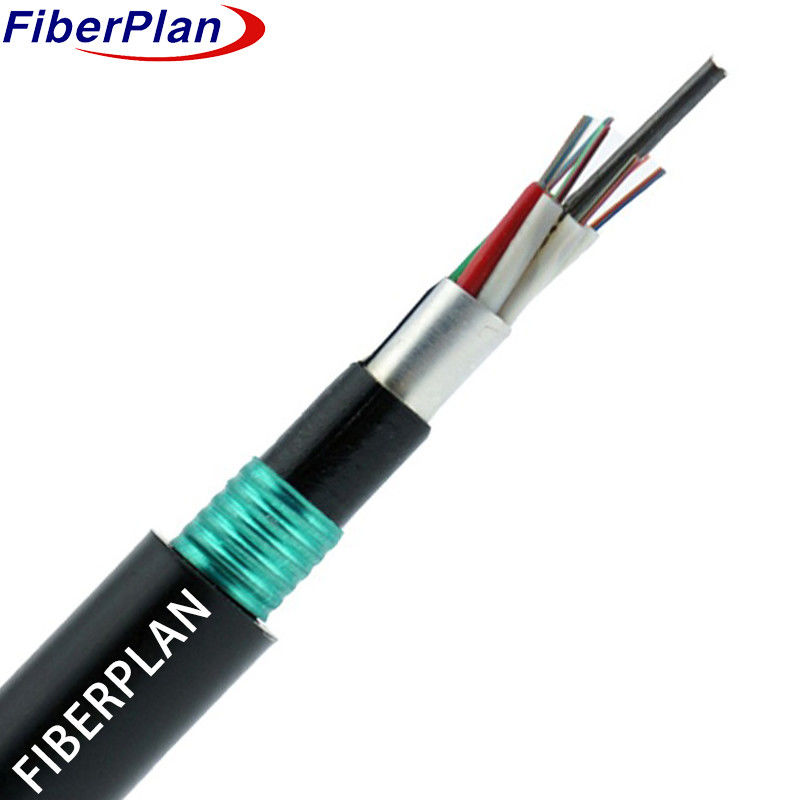

GYTS53 ألياف ضوئية في الهواء الطلق كابل الدفن المباشر طبقة أنبوب فضفاض
الوصف
الألياف موجودة داخل أنابيب بلاستيكية عالية النطاق، محصنة بمركب مقاوم للماء.
في الوسط، سلك فولاذي يحتمل أن يكون مغطى بالبولي إيثيلين للأنواع ذات العدد العالي من الألياف
هذه الأنابيب والملءات تحيط بعنصر القوة، وتشكل شكلًا مضغوطًا دائريًا
للدفاع عن الماء، تم تعبئة النواة بمركب وقائي وتضمينه في قناة داخلية رقيقة من PE.
الغلاف. بعد تطبيق PSP (بولي إيثيلين تيريفتالات) ، يتم استكمال الكابل بغلاف خارجي PE.
التطبيق
* مصممة للاستخدام في الهواء الطلق، وتتحمل مختلف الظروف البيئية.
* التوافق متعدد الاستخدامات يتيح الاستخدام في المنشآت الهوائية والأنابيب والمدفونة المباشرة.
* مصممة لكل من الاتصالات على المسافات الطويلة وتوصيل شبكات المنطقة المحلية ، مما يوفر القدرة على التكيف مع
متطلبات الاتصال المختلفة في البيئات الخارجية.
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوية: قوة قوية ومرونة عبر درجات الحرارة للعمل الموثوق به.
2 أنبوب فضفاض مقاوم للهيدروليز عالية القوة: أنبوب متين يحمي المكونات من تلف الهيدروليز.
3 مركب خاص لملء الأنابيب: المركب المحدد يعزز متانة الألياف وأدائها.
4 مقاومة السحق والمرونة: يوازن مقاومة الضغط مع قابلية التكيف مع التثبيت
5 تدابير التصميم الصلبة للماء:
* سلك الصلب عضو القوة المركزية
* ملء كامل للأنابيب والكابلات
* حاجز الرطوبة APL
* PSP لمقاومة الرطوبة
* مادة منع الماء
تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.3ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.1ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.4 ملم | 150±4kg/km | |||||
| 48نواة | 14.0±0.4 ملم | 200±4kg/km | |||||
| 60نواة | 14.0±0.4 ملم | 205±4kg/km | |||||
| 72 قلب | 15.5±0.4 ملم | 210±4kg/km | |||||
| 96 قلب | 17.1±0.4 ملم | 270±4kg/km | |||||
| 144 قلب | 20.3±0.4 ملم | 310±4kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±25 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
