كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTS |

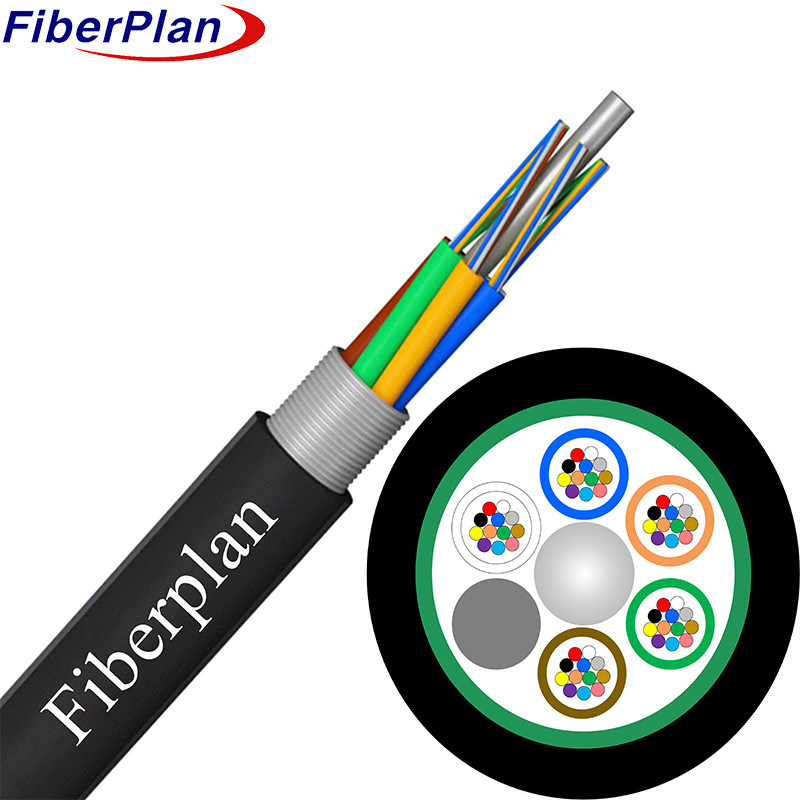

كابلات الألياف الضوئية ذات الوضع الواحد والمتعدد الأوضاع
الوصف
يحمي الكابل الألياف أحادية الوضع والمتعددة الوضعات داخل أنبوب فضفاض مقاوم للماء
من البلاستيك القوي، يضيف سلك فولاذ، مغلف بالبوليتيلين لحساب الألياف العالية، تعزيز.
تم تصميمها في ترتيب دقيق من الأنابيب والملءات داخل قلب مضغوط ، فإنه يحصل على حماية إضافية
طبقة PSP. يتم حماية النواة بأكملها بواسطة غطاء PE ، مما يضمن موثوقية المستوى الأعلى والدفاع ضد
عناصر خارجية
التطبيق
1 مقاومة في الخارج: مصممة للاستخدام في الهواء الطلق، تتفوق في ظروف الطقس المختلفة لتحقيق أداء موثوق به
في البيئات الخارجية الصعبة.
2 تثبيت متعدد الاستخدامات: يوفر المرونة للتنفيذ الجوي أو خط الأنابيب،
على الاحتياجات مع خيارات قابلة للتكيف.
3 قابلية التكيف مع الاتصالات: يسهل نقل البيانات بسلاسة لكل من الإرسال لمسافات طويلة
شبكات المنطقة المحلية، تلبي إعدادات الاتصالات المختلفة عبر مسافات مختلفة.
الخصائص
1 أداء قابلة للتكيف: التشغيل المتسق عبر مختلف درجات الحرارة والإجهاد الميكانيكي،
موثوقية الحلقة في بيئات مختلفة.
2 البناء القوي: الأنبوب العالي القوة المقاوم للهيدروليز يضمن المتانة، حتى في الظروف الرطبة.
3 حماية الألياف: مركبات متخصصة داخل الأنابيب تحمي الألياف المغلقة من الأضرار المحتملة.
4 ميزان القوة والمرونة: يوازن مقاومة السحق والمرونة وحماية الأشعة فوق البنفسجية من غطاء PE ،
ضمان المتانة ضد الضغوط الخارجية.
5 تصميم محكم للماء: يستخدم تدابير مثل عضو قوة السلك الفولاذي المركزي ، ملء المركبات داخل الأنابيب
و جوهر الكابلات و طبقة PSP، الحفاظ على سلامة محكمة للماء وتعزيز مقاومة الرطوبة.
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 9.0±0.2ملم | |||||||
لون الألياف
|
عدد الألياف الثمانية فيأنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 60 نواة | 10.0±0.3 ملم | 115±3kg/km | |||||
| 72 قلب | 10.4±0.3ملم | 120±3kg/km | |||||
| 96 قلب | 12.4±0.4ملم | 180±5kg/km | |||||
| 144 قلب | 14.4±0.4ملم | 245±5kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-20 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
