كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW53 |

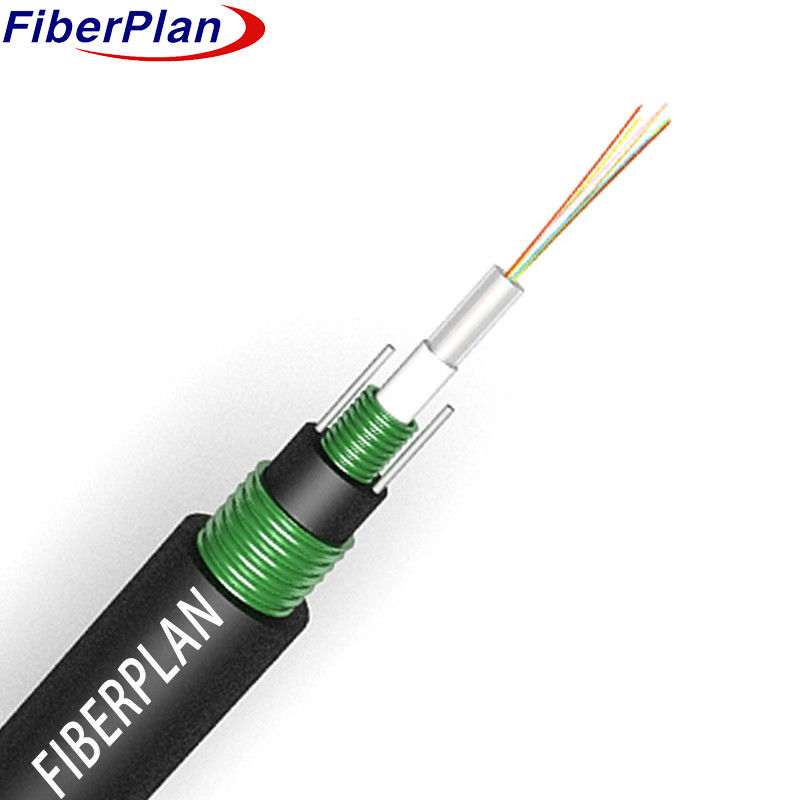

كابل الدفن المباشر (High Modulus) أنبوب بلاستيكي فضفاض GYXTW53
الوصف
الألياف تقع في أنبوب بلاستيكي فضفاض عالي النطاق مليء بمكون مقاوم للماء.
مرفق بالشريط الفولاذ المموج، مع مادة منع المياه المطبقة بين الشريط الفولاذي والأنبوب الفضفاض
للحفاظ على التكامل ومقاومة المياه أسلاك فولاذية موازية تُطاف جانبي الشريط الفولاذي
يتم تغطية الكابل في غلاف من البولي إيثيلين (PE) لإكماله.
التطبيق
1 التعددية في الخارج: مصممة للتوزيع في الهواء الطلق ، قابلة للتكيف مع طرق التثبيت الجوي والقناة والمدفونة.
2 مرونة التثبيت: مناسبة لأساليب الهواء والأنابيب والمدفونة ، وتقدم خيارات تثبيت متنوعة.
3 نطاق الاتصال: قادر على تسهيل كل من الحاجة إلى الاتصالات الشبكة لمسافات طويلة ومنطقة محلية.
الخصائص
1 الأعضاء المتوازية الأسلاك الفولاذية وحماية الحشوة: يستخدم الأعضاء المتوازية الأسلاك الفولاذية والحشوات الوقائية
زينة شريط من الألياف الصلبة
2 أداء ميكانيكي وبيئي متفوق: يظهر التميز في كل من القوة الميكانيكية
والمتانة البيئية
3 هيكل مضغوط وخفيف الوزن: يحتوي على هيكل مضغوط وتصميم خفيف الوزن.
4 التثبيت والتشغيل المريح: يسمح بتثبيت مريح وتشغيل بسيط.
تفاصيل بناء الكابلات
| عدد الألياف | 2C-24C | ||||||
| عضو قوة | المواد | أسلاك الفولاذ | قطرها | 0.8ملم | |||
| أنبوب فضفاض | المواد | PBT | قطرها | 2-16نواة | 2.2ملم | ||
| 18-24قلب | 2.8ملم | ||||||
| ملء الأنابيب | ماتيال | مركب ملء | |||||
| نظام حجب المياه | ماتيال | شريط منع الماء | |||||
| الغطاء الداخلي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 7.6±0.1ملم | سمك | 1.5±0.2ملم | ||||
| الغطاء الخارجي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 12.2±0.3ملم | سمك | 1.7±0.2 ملم | ||||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 500N/mm | |||||
| على المدى القصير | 1500N/mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| قطر الغطاء | أمم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | أمم | 242±6 | 242±6 | 242±6 | |||
