| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW53 |

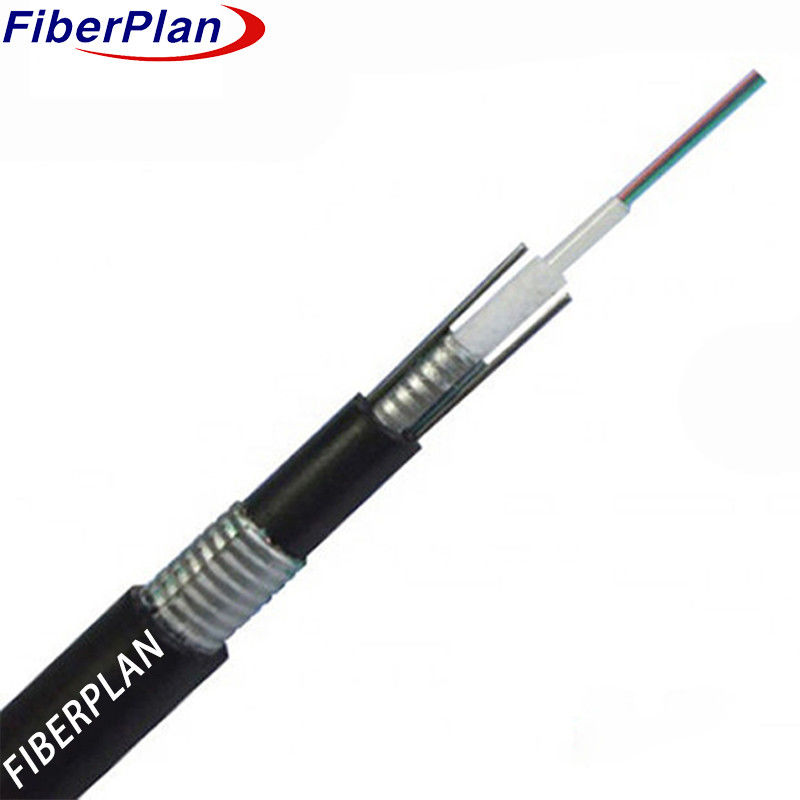

كابلات الألياف البصرية Unitube - دفن مباشر GYXTW53
الوصف
الألياف محجوزة داخل أنبوب بلاستيكي فضفاض عالي النطاق مليء بمكون مقاوم للماء.
يحيط هذا الأنبوب بشريط الفولاذ المموج، مع مادة منع المياه
مقاومة المياه بين الشريط الصلب والأنبوب الفضفاض.
شريط فولاذي. في النهاية، يتم تغطية الكابل داخل غطاء البولي إيثيلين (PE) لإنهاء.
التطبيق
1 قابلية التكيف في الهواء الطلق: مصممة خصيصا للتوزيع في الهواء الطلق ، قابلة للتكيف بسهولة مع الهواء ، القناة ،
وأساليب التثبيت المدفونة.
2 خيارات التثبيت متعددة الاستخدامات: مناسبة لأساليب التثبيت المختلفة مثل الهوائية والقناة والمدفونة ،
توفير المرونة أثناء النشر.
3 نطاق الاتصال الواسع: يسهل الاحتياجات المتنوعة للاتصال من خلال دعم كل من المدى الطويل
و إعدادات شبكات المنطقة المحلية
الخصائص
1 الأعضاء الموازية للأسلاك الفولاذية وحماية الحشو: تستخدم الأعضاء الموازية للأسلاك الفولاذية والحشو الوقائي
لدرع الشريط الصلب الألياف الأنابيب، وضمان حماية قوية.
2 أداء ميكانيكي وبيئي استثنائي: يظهر التميز في كل من القوة الميكانيكية
والمرونة البيئية، وضمان المتانة.
3 التصميم المدمج والخفيف الوزن: يتميز بهيكل مضغوط ومبنى خفيف الوزن ، مما يعزز
القدرة على المناورة
4 سهولة التثبيت والتشغيل: يسهل التثبيت مريحة
العمليات المتعلقة بسهولة المستخدم
تفاصيل بناء الكابلات
| عدد الألياف | 2C-24C | ||||||
| عضو قوة | المواد | أسلاك الفولاذ | قطرها | 0.8ملم | |||
| أنبوب فضفاض | المواد | PBT | قطرها | 2-16نواة | 2.2ملم | ||
| 18-24قلب | 2.8ملم | ||||||
| ملء الأنابيب | ماتيال | مركب ملء | |||||
| نظام حجب المياه | ماتيال | شريط منع الماء | |||||
| الغطاء الداخلي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 7.4±0.1ملم | سمك | 1.5±0.3ملم | ||||
| الغطاء الخارجي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 12.2±0.2ملم | سمك | 1.7±0.3ملم | ||||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 600N | |||||
| على المدى القصير | 1500N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 500N/mm | |||||
| على المدى القصير | 1500N/mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | |||
