كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW |

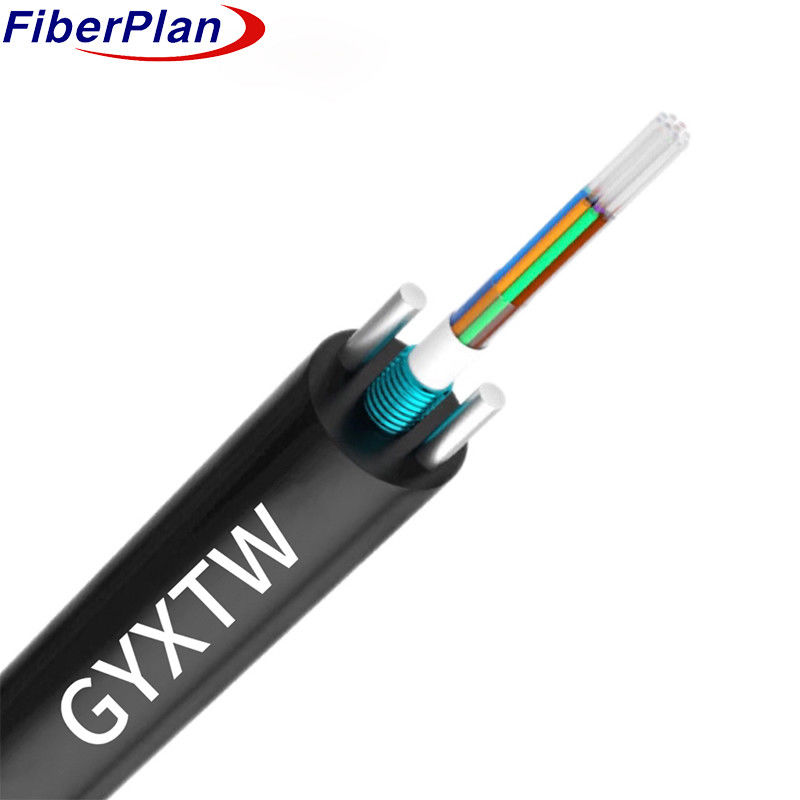

كابل ألياف ضوئية محمولة بسلاح خارجي GYXTW G652D
الوصف
يستخدم الكابل أنابيب بلاستيكية عالية النطاق تحتوي على الألياف، معززة بمجمع مقاوم للماء.
الشريط الصلب المموج، مغلق بمادة منع الماء، يخلق تكوين مضغوط والمقاوم للماء.
الأسلاك الفولاذية المتوازية توفر تعزيز إضافي على طول الشريط.
يضمن الصحة المرونة البيئية العامة.
التطبيق
هذه المواصفات تحدد الشروط الأساسية للكابل الخارجي للأنابيب المركزية المفتوحة المخصصة للطيران
أو أنابيب.
السمات
1 بناء مقاوم لدرجات الحرارة: يضمن أداء متسق عبر مختلف درجات الحرارة البيئية
مع مقاومة ميكانيكية قوية.
2 حماية الألياف: يوفر الحماية الحاسمة للألياف من خلال أنبوب فضفاض مقاوم للهيدروليز
و مركب ملء متخصص
3 القوة والمرونة المشتركة: تعزز بواسطة أسلاك الفولاذ الموازية المزدوجة ، مما يوفر توازنًا بين سحق
المقاومة والمرونة، وتعزيز قوة السحب لمصداقيتها على المدى الطويل.
4 التثبيت السهل: تم تصميمه بتصميم مضغوط وخفيف الوزن لسهولة التثبيت والتكيف في
التطبيقات المختلفة، وضمان توزيع سهل الاستخدام.
تفاصيل بناء الكابلات
| عدد الألياف | 0 ~ 24core | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| أسلاك فولاذية | الحجم | 0.8ملم | ||||||
| الرقم | 2 | |||||||
| الغطاء الخارجي | المواد | PE،HDPE،LDPE | ||||||
| قطرها | 7±0.3 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 24 | 8.0 ملم±0.3ملم | 65kg/km±10 كجم | |||||
| نطاق الحرارة | -40 ~ +70 | .... | |||||
| نصف قطر الانحناء (ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها (ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة السحب (N) |
على المدى الطويل | 1200 | |||||
| الدقيقة المسموح بها قوة السحب (N) |
قصيرة الأجل | 1500 | |||||
| العملية درجة الحرارة (°C) |
-40 ~ +70 | ||||||
| التثبيت درجة الحرارة (°C) |
-20 ~ +60 | ||||||
| درجة حرارة التخزين (°C) | -40 ~ +70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| قطر الغطاء | امم | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
